Published February 27, 2017 © CC BY

Atemfrequenz messen

Wir versuchen mit dem Beschleunigungs-Sensor des Calliope mini die Atemfrequenz zu messen.

IntermediateProtip1 hour309

Things used in this project

Hardware components

Calliope mini

Story

Die Atemfrequenz sagt einiges über den Zustand eines Menschen aus - sie ändert sich bei Anstrengung, aber auch wenn wir aufgeregt sind oder total entspannt. In diesem Projekt wollten wir mit dem Beschleunigungs-Sensor des mini messen, wie schnell jemand atmet.

Am Anfang kalibriert sich der mini kurz, um sich auf die konkrete Situation einzustellen - hierbei sollte er am besten schon um den Hals einer Person hängen. Wenn die Lampe in der Mitte des LED-Arrays einmal kurz aufleuchtet und ein Pieps ertönt, ist die Kalibrierung abgeschlossen. Ab jetzt ertönt bei jedem Atemzug ein Piep und die LED schaltet einmal kurz auf rot um.

Wenn man Taste A gedrückt hält, kann der Schwellwert angepasst werden - das ist manchmal hilfreich. Nur Taste A verringert den Wert, wenn gleichzeitig Pin2 (und GND/"-") gehalten wird, vergrössert er sich.

In einer Ausbaustufe könnte man jetzt noch Atemzüge pro Minute ausrechnen und diese z.B. per Funk an einen anderen Kontroll-Mini übergeben.

https://www.youtube.com/watch?v=I0EDTCZ8RB0

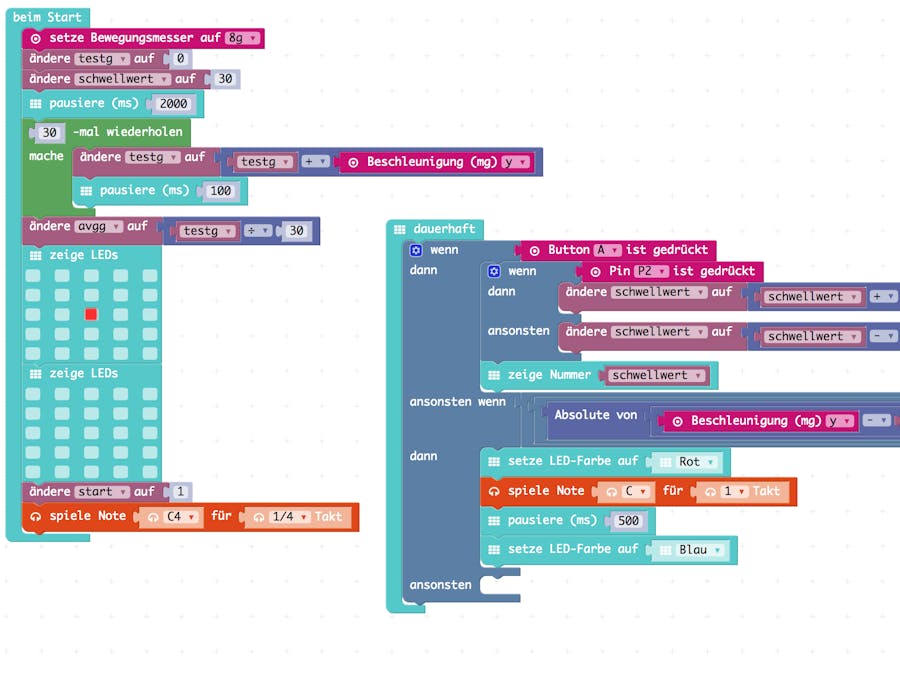

Atemfrequenz

let avgg = 0
let start = 0
let schwellwert = 0
let testg = 0
basic.forever(() => {
    if (input.buttonIsPressed(Button.A)) {
        if (input.pinIsPressed(TouchPin.P2)) {
            schwellwert = schwellwert + 3
        } else {
            schwellwert = schwellwert - 3
        }
        basic.showNumber(schwellwert)
    } else if (Math.abs(input.acceleration(Dimension.Y) - avgg) > schwellwert && start == 1) {
        basic.setLedColor(Colors.Red)
        music.playTone(Note.C, music.beat(BeatFraction.Whole))
        basic.pause(500)
        basic.setLedColor(Colors.Blue)
    } else {

    }
})
input.setAccelerometerRange(AcceleratorRange.EightG)
testg = 0
schwellwert = 30
basic.pause(2000)
for (let i = 0; i < 30; i++) {
    testg = testg + input.acceleration(Dimension.Y)
    basic.pause(100)
}
avgg = testg / 30
basic.showLeds(`
    . . . . .
    . . . . .
    . . # . .
    . . . . .
    . . . . .
    `)
basic.showLeds(`
    . . . . .
    . . . . .
    . . . . .
    . . . . .
    . . . . .
    `)
start = 1
music.playTone(Note.C4, music.beat(BeatFraction.Quarter))

Credits

Stephan Noller
