名札Tab5

概要

Maker系イベントに出展する際のネームプレートをM5StackのTab5で作成しました。Tab5での画像表示は非常にきれいで明るく、展示会会場でも十分目立ちます！

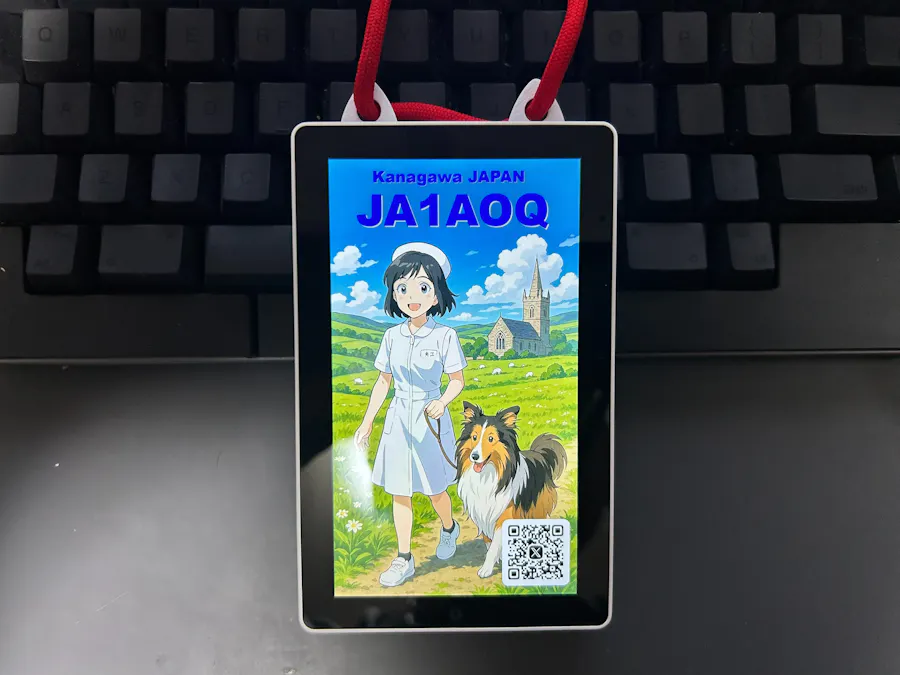

写真

製作手順

• Tab5を首からぶら下げるために、ストラップを通せる猫耳風のアダプタを3Dプリンタで作成しました。3DモデルのSTLファイルはGitHubに公開してあります。
• 画像ファイルは720x1280サイズのjpegファイルで作成します。拡張子は"jpg"または"jpeg"としてください。
• 画像ファイルはTFカードのルートディレクトリに保存し、Tab5のTFカードスロットに装着しておきます。
• バッテリーは2S NP-F550 互換 リムーバブルリチウムイオン電池をTab5に接続します。2000mAhのバッテリーで約8時間動作可能です。
• ソフトウェアはGitHubのリポジトリをクローン後、Platform Io環境でビルド・書き込みを行ってください。

使用方法

• Tab5の電源ONでTFカード上の画像ファイルを表示します。
• TFカード内に複数の画像ファイルがある場合、画面をタップすることにより画像を切り換えることができます。

使用したハードウェアの一覧

• M5Stack Tab5
• 猫耳（3Dプリント製）
• 2S NP-F550 互換 リムーバブルリチウムイオン電池

このプロジェクトのユニークな点

Maker系イベントで映えるシンプルなプロジェクトです。
