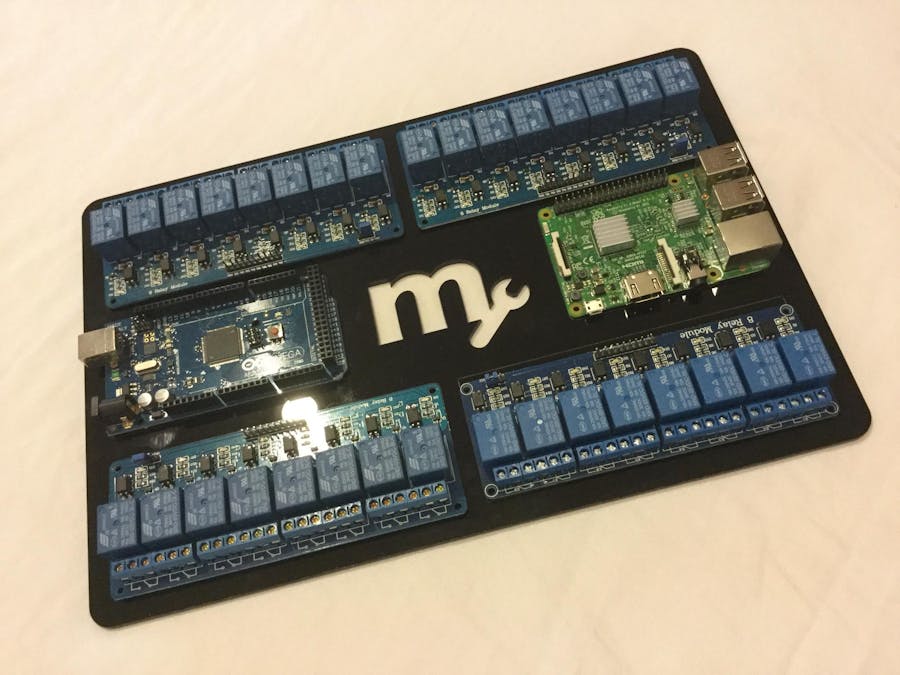

Luces De Navidad Con Relevadores (Christmas Lights With R...

Como configurar Relevadores usando Vixen Lights y Arduino

Que es Vixen Lights?

Vixen Lights es un software de DIY (hágalo usted mismo) secuencias de luces. La ultimo versión 3.x se rediseño completamente para soportar píxeles RGB inteligentes.

Lo puedes descargar en la siguiente liga http://www.vixenlights.com/downloads/ Este tutorial está basado en la versión 3.4u2 64 Bit.

Arduino como Controlador

La mayoría de las tarjetas de Arduino se pueden usar como controladores que sirven de interface entre la computadora que corre Vixen Lights y las titas de pixeles.

Solo que varias tarjetas están limitadas por la velocidad del procesador, tamaño de memoria y tamaño de almacenamiento, pero la mayor limitante es la velocidad de puerto serial. La mayoría de los arduinos no pueden ir más rápido de 115,200 baudios, el topo de pixeles es de 300 para que se puedan refrescar cada 50ms.

Si quieres incrementar el número de pixeles tienes que incrementar en Vixen la frecuencia de actualización a 100ms. https://www.arduino.cc/en/Main/Software

Que es un Relevador?

Un dispositivo electromagnético. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electro imán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. También tenemos los relevadores SSR que es un dispositivo electrónico que conmuta el paso de la electricidad cuando una pequeña corriente se aplica en sus terminales de control. Los SSR consisten en un sensor que responde a una entrada apropiada, un interruptor electrónico de estado sólido que conmuta el circuito de carga, y un mecanismo de acoplamiento a partir de la señal de control que activa este interruptor sin partes mecánicas.

Step 1: Abrir Vixen Para Configurar

Dar clic en en menú Setup DIsplay

Step 2: Agrega Un Generic Serial Controller Del Menú

Step 3: Definir Salidas

Ahora definiremos el # de salidas de nuestro controlador, que en el caso de un UNO son 18 y un MEGA son 52.

Step 4: Configuración Del Puerto Serial

En la parte inferior derecha dar clic en el engrane, ahora a configurar el puerto COM. Para hacer esto daremos clic en el puerto y seleccionamos el puerto que tiene asignado el Arduino, también configuraremos el velocidad de los baudios a 9600, el resto se queda como esta.

Step 5: Configurar Los Elementos Para El Relevador

En la esquina superior izquierda dentro del cuadro de selección, seleccionamos Generic Numbered Group, damos clic en el botón verde con un signo de +, nómbralo como Canales Relevador.

Step 6: Agregar Grupos

Agregar el Group Name: Canales Relevador, Item Prefix: Canales Relevador, Item Count: 18, que equivalen a los 18 canales del Arduino UNO:

Step 7: Asignar Elementos Al Controlador

Este es el paso final donde asignamos los elementos al controlador, para hacer este paso selecciona del lado izquierdo y el controlador genérico del lado derecho bajo el nombre que le hayas puesto. El número de puntos sin conectar debe ser el mismo. Lo único que queda es darle clic en el botón Patch Elements y ya está listo

Step 8: Comprobar

Para comprobar que esta correcto deberás ver un ejemplo como el de la vista gráfica

Step 9: Diagrama De Conexión De Arduino UNO

Recomendación, no utilizar los 5v del Arduino, utilizar siempre una fuente extrema, recordando que cada relevador consume 80mA, es decir para cada placa de 8 equivale a 640mA.

Step 10: Diagrama De Conexión De Arduino MEGA

Step 11: Crear Mi Primera Secuencia

Dar clic en New Sequence…

Step 12: Importar Audio

Importar nuestro Audio, preferente utilizar formatos mp3

Step 13: Audio En Pantalla

Así debe de verse nuestra pantalla, pueden notar que la onda de música está cargada en la parte superior, en la barra superior pueden encuentran dos lupas una de + y otra -, que sirven para alejar o aumentar la línea de tiempo que es el área donde estaremos trabajando.

Step 14: Detectar Beats Del Audio

Vamos a correr un proceso para detectar los Beats de la música, ya que nos ayudará a la hora de armar las secuencias, podrán observar en la imagen las líneas blancas alineadas a los Beats de la música

Step 15: Agregar Efefctos

De nuestro lado izquierdo hay un menú de Effects, Basic Lighting, Pixel Lighting, para Relevadores o canales análogos solo utilizaremos Basic Lighting, vamos a dar clic en Chase.

Nota: En este ejemplo veremos cómo le encienden con un efectode seguimiento los 18 canales

Step 16: Configurar Efecto

Seleccionamos el efecto en la línea de tiempo, del lado derecho se activará un menú de configuración del efecto, donde podremos modificar, intensidad, dirección, color, etc

Step 17: Clic Play

Da clic en PLAY, diviértete, hay mucho tutoriales in YouTube.

Nota: Una vez que conectes tu Arduino y abras Vixen Light deben empezar a parpadear los leds Rx – Tx, esto indica que Arduino está esperando recibir información por el puerto Serial.

Este es un ejemplo del video MakersGDL dale clic, solo es referencia, ya que no hay ninguna extensión conectada.

Video de Demo
