Keyboard

This little project makes a keyboard with 4 tones and a LED that comes on for each tone.

BeginnerProtip56
Keyboard

Things used in this project

Story

Read more

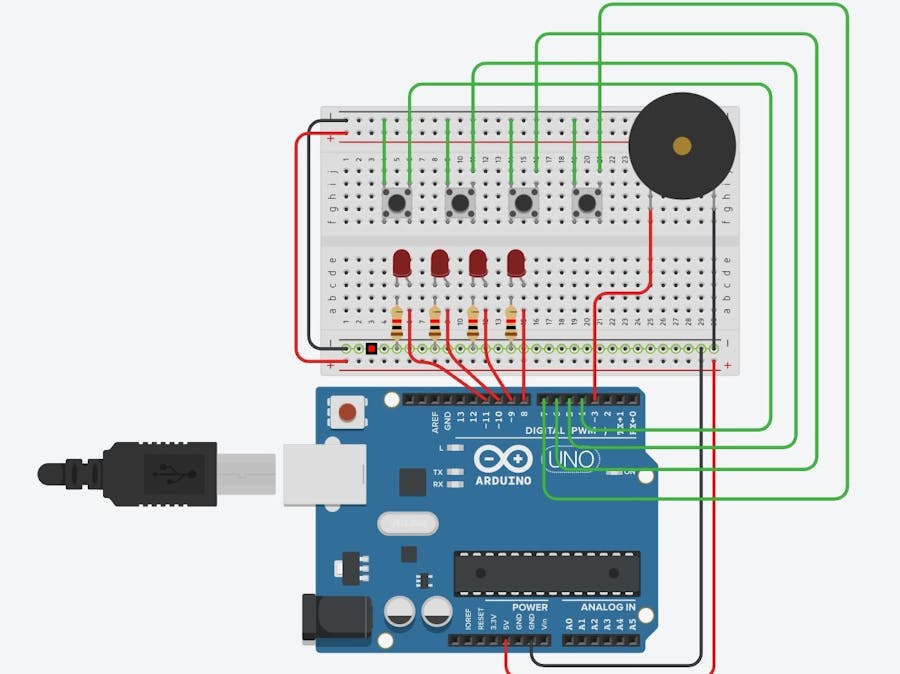

Schematics

Keyboard

Code

Keyboard

Arduino
#include "pitches.h" //Notes are stored into this library

const int ledRedPin = 11;
const int ledBluePin = 10;
const int ledGreenPin = 9;
const int ledYellowPin = 8;


const int buttonA = 7;
const int buttonB = 6;
const int buttonC = 5;
const int buttonD = 4;

const int Buzz = 3;


void setup()
{
  pinMode(ledBluePin, OUTPUT);
  pinMode(ledGreenPin, OUTPUT);
  pinMode(ledRedPin, OUTPUT);
  pinMode(ledYellowPin, OUTPUT);

  pinMode(buttonA, INPUT_PULLUP);
  pinMode(buttonB, INPUT_PULLUP);
  pinMode(buttonC, INPUT_PULLUP);
  pinMode(buttonD, INPUT_PULLUP);

}



void loop()
{

  while(digitalRead(buttonA) == LOW)
  { tone(Buzz,NOTE_C5); digitalWrite(ledRedPin, HIGH); }
  digitalWrite(ledBluePin, LOW);


  while(digitalRead(buttonB) == LOW)
  { tone(Buzz,NOTE_D5); digitalWrite(ledBluePin, HIGH); }
  digitalWrite(ledGreenPin, LOW);


  while(digitalRead(buttonC) == LOW)
  { tone(Buzz,NOTE_E5); digitalWrite(ledGreenPin, HIGH); }
  digitalWrite(ledRedPin, LOW);

  while(digitalRead(buttonD) == LOW)
  { tone(Buzz,NOTE_F5); digitalWrite(ledYellowPin, HIGH); }
  digitalWrite(ledYellowPin, LOW);


  noTone(Buzz);
  delay(100);



}
