Scrolling Temprature on DMD

A Simple yet handy scrolling temperature Display

Full instructions provided2,612

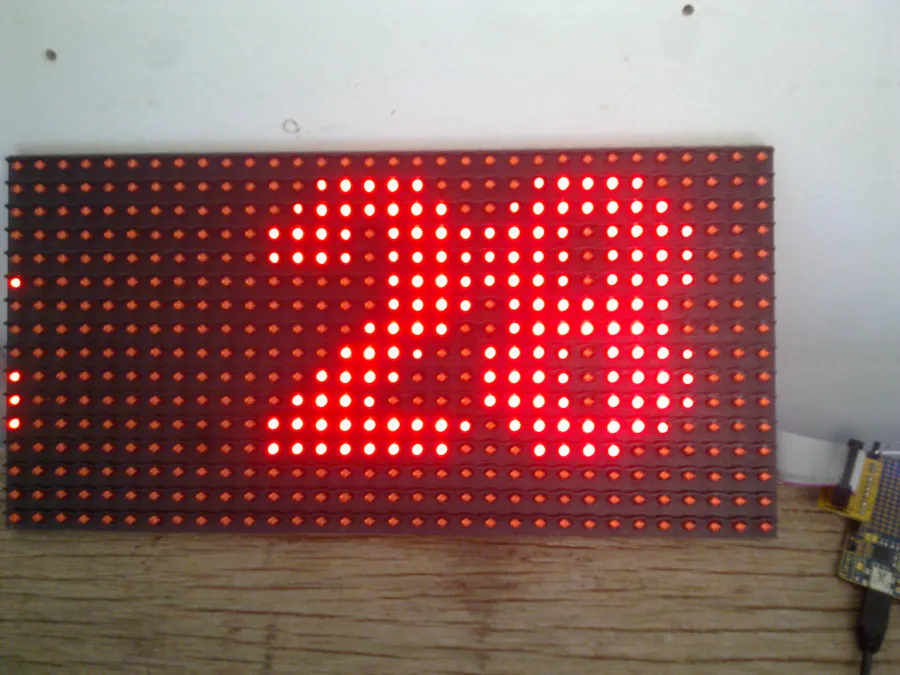

Scrolling Temprature on DMD

Things used in this project

Hardware components

DHT22 Temperature Sensor
DHT22 Temperature Sensor
×1
Arduino Compatible Board
×1
Freetronics DMD
×1
Three Core Cable (Optional)
×1
Header Pins (Optional)
×3

Story

Read more

Code

code.cpp

C/C++
code.cpp
// DHT22>DMD temperature display
// Jed Hodson 2013

float t; // holds temperature value
String finalString; // used to hold final sentence to display on DMD

// connect the HUMID: to 5V, GND and D3
#include "DHT.h"
DHT dht(3, DHT22);

// for Freetronics DMD
#include <SPI.h>
#include <DMD.h>
#include <TimerOne.h>
#include "SystemFont5x7.h"
#include "Arial_black_16.h"
#define DISPLAYS_ACROSS 1 // you could have more than one DMD in a row
#define DISPLAYS_DOWN 1
DMD dmd(DISPLAYS_ACROSS, DISPLAYS_DOWN);

void ScanDMD() // required for DMD
{
  dmd.scanDisplayBySPI();
}

int round5(float n)
{
  float a;
  int b;
  a = ((n/0.50)+0.5);
  b = int (a);
  b = b * 0.50;
  return b;
}

void drawText(String oldString)
{
  //Clear the panel
  dmd.clearScreen(true);
  //Select font
  //dmd.selectFont(System5x7);
  dmd.selectFont(Arial_Black_16);
  char newString[256];
  int sLength = oldString.length();
  oldString.toCharArray(newString, sLength+1);
  dmd.drawMarquee(newString,sLength,(32*DISPLAYS_ACROSS)-1,0);
  long start=millis();
  long timer=start;
  long timer2=start;
  boolean ret=false;
  while(!ret){
    if ((timer+40) < millis()) {  //Select speed
      ret=dmd.stepMarquee(-1,0);
      timer=millis();
    }
  }
}

void createTextTemp()
// this mashes up all the temprature data into text
{

  finalString=" "; // wipe the sentence out for special cases (below)
  finalString=finalString+"It's ";

  // add the list of numbers from -10.50 to 55.50
  if (t<=-10.50) {
    finalString=finalString+"COLD ";
  }
  if (t==-10.00) {
    finalString=finalString+"-10 ";
  }
  if (t==-9.50) {
    finalString=finalString+"-9.5 ";
  }
  if (t==-9.00) {
    finalString=finalString+"-9.0 ";
  }
  if (t==-8.50) {
    finalString=finalString+"-8.5 ";
  }
  if (t==-8.00) {
    finalString=finalString+"-8 ";
  }
  if (t==-7.50) {
    finalString=finalString+"-7.5 ";
  }
  if (t==-7.00) {
    finalString=finalString+"-7 ";
  }
  if (t==-6.50) {
    finalString=finalString+"-6.5 ";
  }
  if (t==-6.00) {
    finalString=finalString+"-6 ";
  }
  if (t==-5.50) {
    finalString=finalString+"-5.5 ";
  }
  if (t==-4.50) {
    finalString=finalString+"-4.5 ";
  }
  if (t==-4.00) {
    finalString=finalString+"-4 ";
  }
  if (t==-3.50) {
    finalString=finalString+"-3.5 ";
  }
  if (t==-3.00) {
    finalString=finalString+"-3 ";
  }
  if (t==-2.50) {
    finalString=finalString+"-2.5 ";
  }
  if (t==-2.00) {
    finalString=finalString+"-2 ";
  }
  if (t==-1.50) {
    finalString=finalString+"-1.5 ";
  }
  if (t==-1.00) {
    finalString=finalString+"-1 ";
  }
  if (t==0.00) {
    finalString=finalString+"0 ";
  }
  if (t==0.50) {
    finalString=finalString+"0.5 ";
  }
  if (t==1.00) {
    finalString=finalString+"1 ";
  }
  if (t==1.50) {
    finalString=finalString+"1.5 ";
  }
  if (t==2.00) {
    finalString=finalString+"2 ";
  }
  if (t==2.50) {
    finalString=finalString+"2.5 ";
  }
  if (t==3.00) {
    finalString=finalString+"3 ";
  }
  if (t==3.50) {
    finalString=finalString+"3.5 ";
  }
  if (t==4.00) {
    finalString=finalString+"4 ";
  }
  if (t==4.50) {
    finalString=finalString+"4.5 ";
  }
  if (t==5.00) {
    finalString=finalString+"5 ";
  }
  if (t==5.50) {
    finalString=finalString+"5.5 ";
  }
  if (t==6.00) {
    finalString=finalString+"6 ";
  }
  if (t==6.50) {
    finalString=finalString+"6.5 ";
  }
  if (t==7.00) {
    finalString=finalString+"7 ";
  }
  if (t==7.50) {
    finalString=finalString+"7.5 ";
  }
  if (t==8.00) {
    finalString=finalString+"8 ";
  }
  if (t==8.50) {
    finalString=finalString+"8.5 ";
  }
  if (t==9.00) {
    finalString=finalString+"9 ";
  }
  if (t==9.50) {
    finalString=finalString+"9.5 ";
  }
  if (t==10.00) {
    finalString=finalString+"10 ";
  }
  if (t==10.50) {
    finalString=finalString+"10.5 ";
  }
  if (t==11.00) {
    finalString=finalString+"11 ";
  }
  if (t==11.50) {
    finalString=finalString+"11.5 ";
  }
  if (t==12.00) {
    finalString=finalString+"12 ";
  }
  if (t==12.50) {
    finalString=finalString+"12.5 ";
  }
  if (t==13.00) {
    finalString=finalString+"13 ";
  }
  if (t==13.50) {
    finalString=finalString+"13.5 ";
  }
  if (t==14.00) {
    finalString=finalString+"14 ";
  }
  if (t==14.50) {
    finalString=finalString+"14.5 ";
  }
  if (t==15.00) {
    finalString=finalString+"15 ";
  }
  if (t==15.50) {
    finalString=finalString+"15.5 ";
  }
  if (t==16.00) {
    finalString=finalString+"16 ";
  }
  if (t==16.50) {
    finalString=finalString+"16.5 ";
  }
  if (t==17.00) {
    finalString=finalString+"17 ";
  }
  if (t==17.50) {
    finalString=finalString+"17.5 ";
  }
  if (t==18.00) {
    finalString=finalString+"18 ";
  }
  if (t==18.50) {
    finalString=finalString+"18.5 ";
  }
  if (t==19.00) {
    finalString=finalString+"19 ";
  }
  if (t==19.50) {
    finalString=finalString+"19.5 ";
  }
  if (t==20.00) {
    finalString=finalString+"20 ";
  }
  if (t==20.50) {
    finalString=finalString+"20.5 ";
  }
  if (t==21.00) {
    finalString=finalString+"21 ";
  }
  if (t==21.50) {
    finalString=finalString+"21.5 ";
  }
  if (t==22.00) {
    finalString=finalString+"22 ";
  }

  if (t==22.50) {
    finalString=finalString+"22.5 ";
  }
  if (t==23.00) {
    finalString=finalString+"23 ";
  }
  if (t==23.50) {
    finalString=finalString+"23.5 ";
  }
  if (t==24.00) {
    finalString=finalString+"24 ";
  }
  if (t==24.50) {
    finalString=finalString+"24.5 ";
  }
  if (t==25.00) {
    finalString=finalString+"25 ";
  }
  if (t==25.50) {
    finalString=finalString+"25.5 ";
  }
  if (t==26.00) {
    finalString=finalString+"26 ";
  }
  if (t==26.50) {
    finalString=finalString+"26.5 ";
  }
  if (t==27.00) {
    finalString=finalString+"27 ";
  }
  if (t==27.50) {
    finalString=finalString+"27.5 ";
  }
  if (t==28.00) {
    finalString=finalString+"28 ";
  }
  if (t==28.50) {
    finalString=finalString+"28.5 ";
  }
  if (t==29.00) {
    finalString=finalString+"29 ";
  }
  if (t==29.50) {
    finalString=finalString+"29.5 ";
  }
  if (t==30.00) {
    finalString=finalString+"30 ";
  }
  if (t==30.50) {
    finalString=finalString+"30.5 ";
  }
  if (t==31.00) {
    finalString=finalString+"31 ";
  }
  if (t==31.50) {
    finalString=finalString+"31.5 ";
  }
  if (t==32.00) {
    finalString=finalString+"32 ";
  }
  if (t==32.50) {
    finalString=finalString+"32.5 ";
  }
  if (t==33.00) {
    finalString=finalString+"33 ";
  }
  if (t==33.50) {
    finalString=finalString+"33.5 ";
  }
  if (t==34.00) {
    finalString=finalString+"34 ";
  }
  if (t==34.50) {
    finalString=finalString+"34.5 ";
  }
  if (t==35.00) {
    finalString=finalString+"35 ";
  }
  if (t==35.50) {
    finalString=finalString+"35.5 ";
  }
  if (t==36.00) {
    finalString=finalString+"36 ";
  }
  if (t==36.50) {
    finalString=finalString+"36.5 ";
  }
  if (t==37.00) {
    finalString=finalString+"37 ";
  }
  if (t==37.50) {
    finalString=finalString+"37.5 ";
  }
  if (t==38.00) {
    finalString=finalString+"38 ";
  }
  if (t==38.50) {
    finalString=finalString+"38.5 ";
  }
  if (t==39.00) {
    finalString=finalString+"39 ";
  }
  if (t==39.50) {
    finalString=finalString+"39.5 ";
  }
  if (t==40.00) {
    finalString=finalString+"40 ";
  }
  if (t==40.50) {
    finalString=finalString+"40.5 ";
  }
  if (t==41.00) {
    finalString=finalString+"41 ";
  }
  if (t==41.50) {
    finalString=finalString+"41.5 ";
  }
  if (t==42.00) {
    finalString=finalString+"42 ";
  }
  if (t==42.50) {
    finalString=finalString+"42.5 ";
  }
  if (t==43.00) {
    finalString=finalString+"43 ";
  }
  if (t==43.50) {
    finalString=finalString+"43.5 ";
  }
  if (t==44.00) {
    finalString=finalString+"44 ";
  }
  if (t==44.50) {
    finalString=finalString+"44.5 ";
  }
  if (t==45.00) {
    finalString=finalString+"45 ";
  }
  if (t==45.50) {
    finalString=finalString+"45.5 ";
  }
  if (t==46.00) {
    finalString=finalString+"46 ";
  }
  if (t==46.50) {
    finalString=finalString+"46.5 ";
  }
  if (t==47.00) {
    finalString=finalString+"47 ";
  }
  if (t==47.50) {
    finalString=finalString+"47.5 ";
  }
  if (t==48.00) {
    finalString=finalString+"48 ";
  }
  if (t==48.50) {
    finalString=finalString+"48.5 ";
  }
  if (t==49.00) {
    finalString=finalString+"49 ";
  }
  if (t==49.50) {
    finalString=finalString+"49.5 ";
  }
  if (t==50.00) {
    finalString=finalString+"50 ";
  }
  if (t==50.50) {
    finalString=finalString+"50.5 ";
  }
  if (t==51.00) {
    finalString=finalString+"51 ";
  }
  if (t==51.50) {
    finalString=finalString+"51.5 ";
  }
  if (t==52.00) {
    finalString=finalString+"52 ";
  }
  if (t==52.50) {
    finalString=finalString+"52.5 ";
  }
  if (t==53.00) {
    finalString=finalString+"53 ";
  }
  if (t==53.50) {
    finalString=finalString+"53.5 ";
  }
  if (t==54.00) {
    finalString=finalString+"54 ";
  }
  if (t==54.50) {
    finalString=finalString+"54.5 ";
  }
  if (t==55.00) {
    finalString=finalString+"55 ";
  }
  if (t==55.50) {
    finalString=finalString+"55.5 ";
  }
  if (t>=55.50) {
    finalString=finalString+"HOT ";
  }
  finalString=finalString+"*C ";
}

void setup()
{
  dht.begin();

  // for DMD
  Timer1.initialize( 5000 );
  Timer1.attachInterrupt( ScanDMD );
  dmd.clearScreen(true);
}

void loop()
{
  // get the temperature and round it to nearest 5
  t=dht.readTemperature();
  t=round5(t);

  // now create the text to display on the DMD
  createTextTemp();

  // now send the text to the DMD
  drawText(finalString);
}
