Carro Dual: Modo RC & Line Follower

Modo RC é para você controlar via comandos no terminal, e o modo Follow é o seguidor de linha tradicional (Line Follower) com PID

IntermediateWork in progress3 hours72

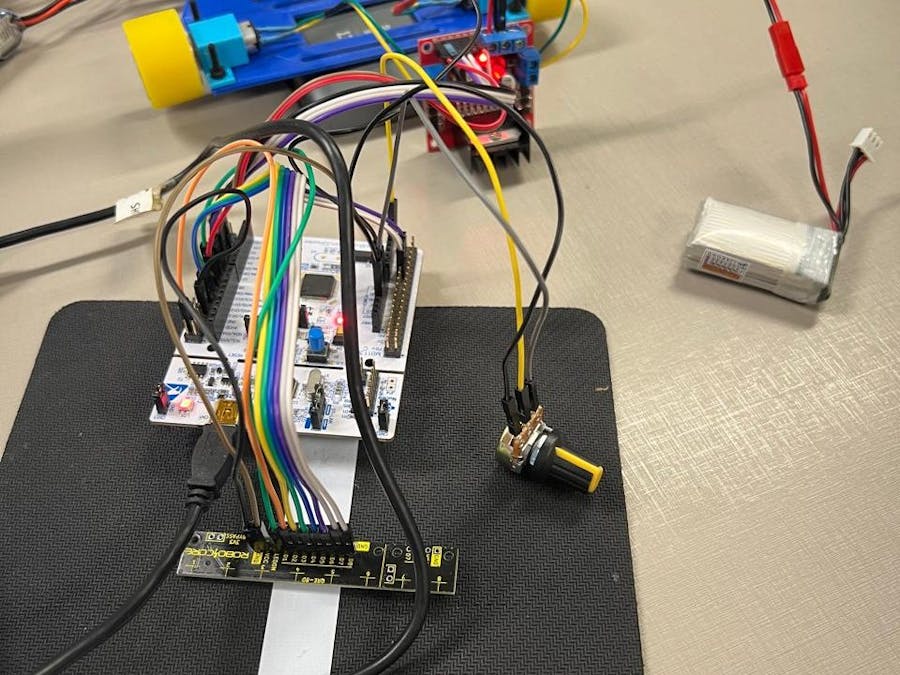

Carro Dual: Modo RC & Line Follower

Things used in this project

Hardware components

STM32 Nucleo STM32L476RG
×1
Sensor de Refletância QRE-8D - Digital
×1
Módulo Driver Ponte H - L298N
×1
Micro motor N20
×2
StickyMAX - Roda S20 Macia - 32mm
×2
Esfera deslizante ou rodízio (roda boba)
×1
Rotary potentiometer (generic)
Rotary potentiometer (generic)
×1
Suporte para Micro Motores
×2
Li-Ion Battery 1000mAh
Li-Ion Battery 1000mAh
×1
Jumper wires (generic)
Jumper wires (generic)
×20
USB cable extension
×1

Software apps and online services

STMicroelectronics STM32CubeIDE

Hand tools and fabrication machines

Soldering iron (generic)
Soldering iron (generic)
Solder Wire, Lead Free
Solder Wire, Lead Free
Multitool, Screwdriver
Multitool, Screwdriver
3D Printer (generic)
3D Printer (generic)

Story

Read more

Schematics

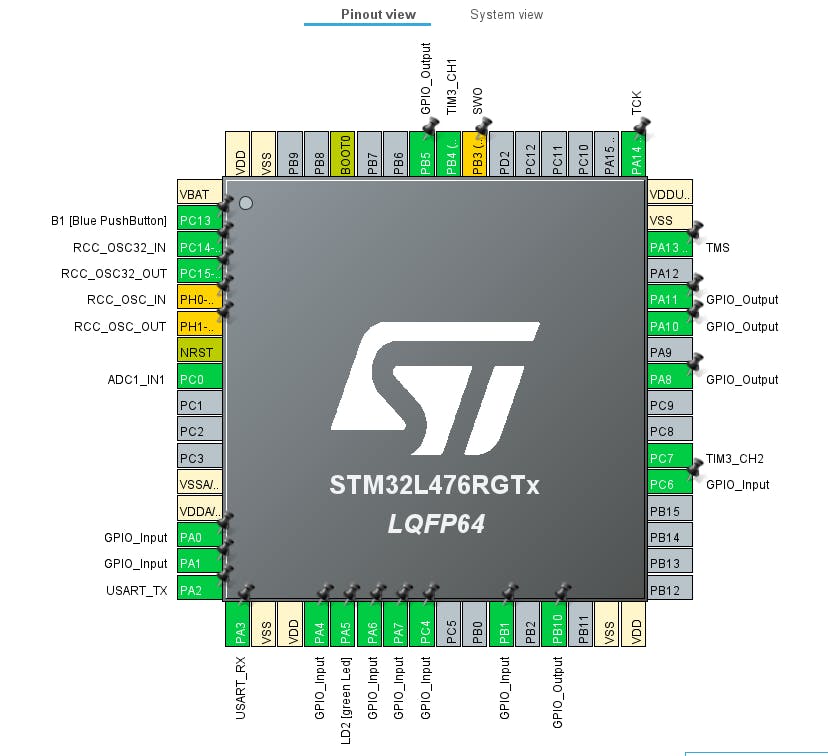

Pinout view

USART2

Baud rate de 115200

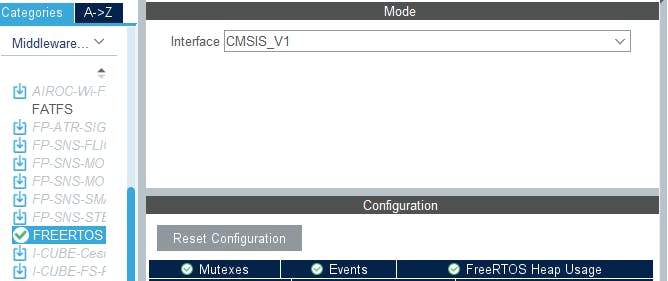

FREERTOS

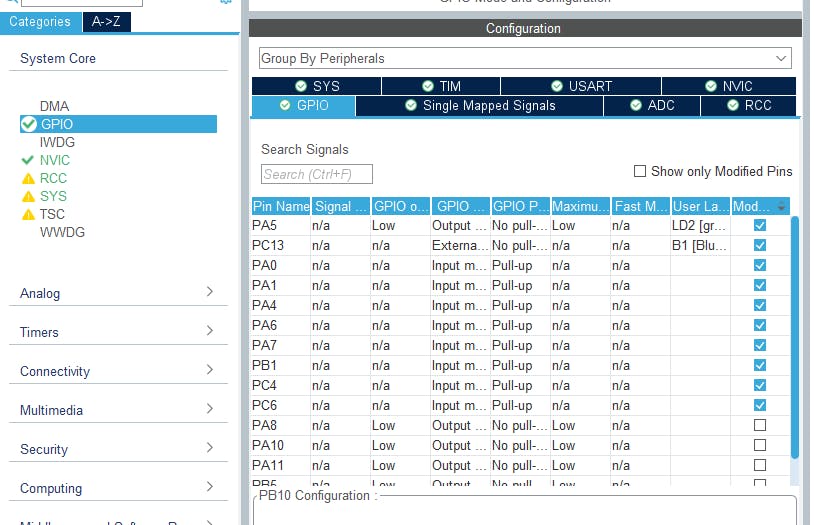

Pinos atribuídos aos sensores devem ser declarados como Pull-Up

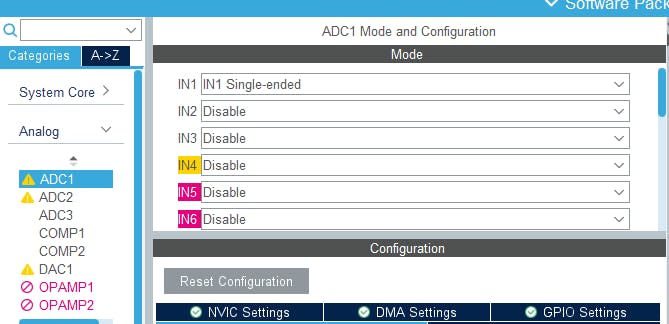

ADC para o potenciômetro

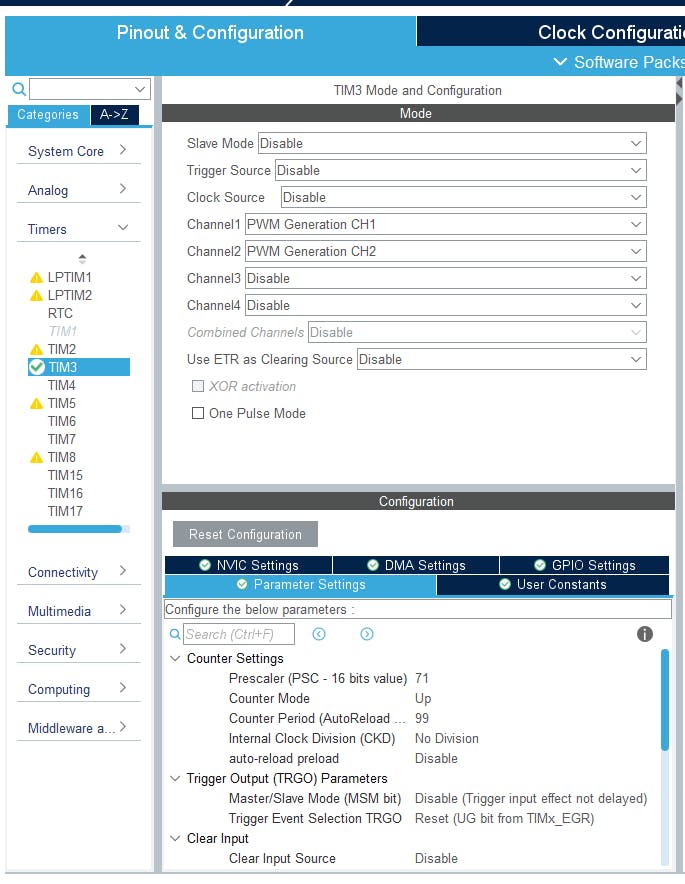

TIM3 para PWM

Prestar atenção no Prescaler e no Counter para o motor funcionar bem

Portas da STM32L476RG

Code

main.c

C/C++
/* USER CODE BEGIN Header */
/**
  ***********************************************************************
  *																		*
  * CARRO RC E SEGUIDOR DE LINHA										*
  * Projeto de Sistemas Embarcados @ Cesar School						*
  *																		*
  * "Every machine is a smoke machine if you operate it wrong enough"	*
  *																		*
  * Alunos: @frssm, @dca2, @hrm, @jhml, @rba, @rdmo, @rras2, @yri						*
  *																		*
  ***********************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "cmsis_os.h"
#include "stdio.h"
#include "string.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
EventGroupHandle_t modo_event_group;

#define MODO_RC     (1 << 0)
#define MODO_AUTO   (1 << 1)
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
#define NUM_SENSORS 8  // Número de sensores

#define MOTOR_L_IN1 GPIO_PIN_10  // Ajuste conforme sua conexão PB10
#define MOTOR_L_IN2 GPIO_PIN_5   // PB5
#define MOTOR_L_PWM GPIO_PIN_4  // PWM para o motor esquerdo PB4

#define MOTOR_R_IN1 GPIO_PIN_10 //PA10
#define MOTOR_R_IN2 GPIO_PIN_8  //PA8
#define MOTOR_R_PWM GPIO_PIN_7  // PWM para o motor direito PC7

#define MOTOR_L_PORT GPIOB  // Ajuste a porta correta
#define MOTOR_R_PORT GPIOA  // Ajuste a porta correta

#define PWM_MAX 100  // Definir velocidade máxima (0-100%)

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
ADC_HandleTypeDef hadc1;
TIM_HandleTypeDef htim3;
UART_HandleTypeDef huart2;
uint8_t sensor_values[NUM_SENSORS];

osThreadId defaultTaskHandle;
/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_TIM3_Init(void);
static void MX_GPIO_Init(void);
static void MX_USART2_UART_Init(void);
static void MX_ADC1_Init(void);
void StartDefaultTask(void const * argument);

/* USER CODE BEGIN PFP */
// Mapeamento dos pinos no STM32
GPIO_TypeDef *SENSOR_PORT[NUM_SENSORS] = {GPIOA, GPIOA, GPIOA, GPIOA, GPIOA, GPIOC, GPIOC, GPIOB}; //PA0 PA1 PA4 PA6 PA7 PC4 PC5 PB1
uint16_t SENSOR_PIN[NUM_SENSORS] = {GPIO_PIN_0, GPIO_PIN_1, GPIO_PIN_4, GPIO_PIN_6, GPIO_PIN_7,	GPIO_PIN_4, GPIO_PIN_6, GPIO_PIN_1};

uint8_t sensor_values[8];  // Armazena os valores lidos
int sensor_positions[8] = {-3, -2, -1, 0, 0, 1, 2, 3};  // Posições relativas dos sensores
float centroid=0.0;
//threads que eu criei
void motores(void *argument);
void controle_carro(void *argument);

//variáveis globais para cálculo de PID
float Kp = 25.0;//Comece com Ki = 0. Mexa só no Kp e Kd primeiro.
float Ki = 0.0; //Aumente Kp até o robô reagir bem.
float Kd = 15.0;//Aumente Kd se ele estiver oscilando demais.
				//Só adicione Ki se ele estiver desviando com o tempo.
float error = 0;
float previous_error = 0;
float integral = 0;
float target_position = 0.0;  // Alvo do centroide (pode ajustar conforme seu mapeamento)

void read_sensors();
void print_sensor_values();
float calculate_centroid();

float compute_pid(float position);
void set_motor_speeds(float correction);
void motor_set_speed(int left_speed, int right_speed);
void motor_init();
/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART2_UART_Init();
  MX_TIM3_Init();
  MX_ADC1_Init();
  motor_init(); // aqui inicia os motores
  modo_event_group = xEventGroupCreate();
  xEventGroupSetBits(modo_event_group, MODO_RC); // começa no modo RC

  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* USER CODE BEGIN RTOS_MUTEX */

  /* USER CODE END RTOS_MUTEX */

  /* USER CODE BEGIN RTOS_SEMAPHORES */
  /* add semaphores, ... */
  /* USER CODE END RTOS_SEMAPHORES */

  /* USER CODE BEGIN RTOS_TIMERS */
  /* start timers, add new ones, ... */
  /* USER CODE END RTOS_TIMERS */

  /* USER CODE BEGIN RTOS_QUEUES */
  /* add queues, ... */
  /* USER CODE END RTOS_QUEUES */

  /* Create the thread(s) */
  /* definition and creation of defaultTask */
  osThreadDef(defaultTask, StartDefaultTask, osPriorityNormal, 0, 128);
  defaultTaskHandle = osThreadCreate(osThread(defaultTask), NULL);

  /* USER CODE BEGIN RTOS_THREADS */
  /* add threads, ... */
  xTaskCreate(motores, "startEngines", configMINIMAL_STACK_SIZE, NULL, tskIDLE_PRIORITY, NULL);
  xTaskCreate(controle_carro, "modoRC", configMINIMAL_STACK_SIZE, NULL, tskIDLE_PRIORITY, NULL);
  /* USER CODE END RTOS_THREADS */

  /* Start scheduler */
  osKernelStart();

  /* We should never get here as control is now taken by the scheduler */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  if (HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI;
  RCC_OscInitStruct.PLL.PLLM = 1;
  RCC_OscInitStruct.PLL.PLLN = 10;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV7;
  RCC_OscInitStruct.PLL.PLLQ = RCC_PLLQ_DIV2;
  RCC_OscInitStruct.PLL.PLLR = RCC_PLLR_DIV2;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4) != HAL_OK)
  {
    Error_Handler();
  }
}

/**
  * @brief ADC1 Initialization Function
  * @param None
  * @retval None
  */
static void MX_ADC1_Init(void)
{

  /* USER CODE BEGIN ADC1_Init 0 */

  /* USER CODE END ADC1_Init 0 */

  ADC_MultiModeTypeDef multimode = {0};
  ADC_ChannelConfTypeDef sConfig = {0};

  /* USER CODE BEGIN ADC1_Init 1 */

  /* USER CODE END ADC1_Init 1 */

  /** Common config
  */
  hadc1.Instance = ADC1;
  hadc1.Init.ClockPrescaler = ADC_CLOCK_ASYNC_DIV1;
  hadc1.Init.Resolution = ADC_RESOLUTION_12B;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
  hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
  hadc1.Init.LowPowerAutoWait = DISABLE;
  hadc1.Init.ContinuousConvMode = DISABLE;
  hadc1.Init.NbrOfConversion = 1;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
  hadc1.Init.DMAContinuousRequests = DISABLE;
  hadc1.Init.Overrun = ADC_OVR_DATA_PRESERVED;
  hadc1.Init.OversamplingMode = DISABLE;
  if (HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure the ADC multi-mode
  */
  multimode.Mode = ADC_MODE_INDEPENDENT;
  if (HAL_ADCEx_MultiModeConfigChannel(&hadc1, &multimode) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_1;
  sConfig.Rank = ADC_REGULAR_RANK_1;
  sConfig.SamplingTime = ADC_SAMPLETIME_2CYCLES_5;
  sConfig.SingleDiff = ADC_SINGLE_ENDED;
  sConfig.OffsetNumber = ADC_OFFSET_NONE;
  sConfig.Offset = 0;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN ADC1_Init 2 */

  /* USER CODE END ADC1_Init 2 */

}

/**
  * @brief TIM3 Initialization Function
  * @param None
  * @retval None
  */
static void MX_TIM3_Init(void)
{

  /* USER CODE BEGIN TIM3_Init 0 */

  /* USER CODE END TIM3_Init 0 */

  TIM_MasterConfigTypeDef sMasterConfig = {0};
  TIM_OC_InitTypeDef sConfigOC = {0};

  /* USER CODE BEGIN TIM3_Init 1 */

  /* USER CODE END TIM3_Init 1 */
  htim3.Instance = TIM3;
  htim3.Init.Prescaler = 71;
  htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
  htim3.Init.Period = 99;
  htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
  htim3.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
  if (HAL_TIM_PWM_Init(&htim3) != HAL_OK)
  {
    Error_Handler();
  }
  sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
  sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
  if (HAL_TIMEx_MasterConfigSynchronization(&htim3, &sMasterConfig) != HAL_OK)
  {
    Error_Handler();
  }
  sConfigOC.OCMode = TIM_OCMODE_PWM1;
  sConfigOC.Pulse = 0;
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
  if (HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_1) != HAL_OK)
  {
    Error_Handler();
  }
  if (HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_2) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN TIM3_Init 2 */

  /* USER CODE END TIM3_Init 2 */
  HAL_TIM_MspPostInit(&htim3);

}


/**
  * @brief USART2 Initialization Function
  * @param None
  * @retval None
  */
static void MX_USART2_UART_Init(void)
{

  /* USER CODE BEGIN USART2_Init 0 */

  /* USER CODE END USART2_Init 0 */

  /* USER CODE BEGIN USART2_Init 1 */

  /* USER CODE END USART2_Init 1 */
  huart2.Instance = USART2;
  huart2.Init.BaudRate = 115200;
  huart2.Init.WordLength = UART_WORDLENGTH_8B;
  huart2.Init.StopBits = UART_STOPBITS_1;
  huart2.Init.Parity = UART_PARITY_NONE;
  huart2.Init.Mode = UART_MODE_TX_RX;
  huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart2.Init.OverSampling = UART_OVERSAMPLING_16;
  huart2.Init.OneBitSampling = UART_ONE_BIT_SAMPLE_DISABLE;
  huart2.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_NO_INIT;
  if (HAL_UART_Init(&huart2) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART2_Init 2 */

  /* USER CODE END USART2_Init 2 */

}

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  /* USER CODE BEGIN MX_GPIO_Init_1 */

  /* USER CODE END MX_GPIO_Init_1 */

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOH_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOA, LD2_Pin|GPIO_PIN_8|GPIO_PIN_10, GPIO_PIN_RESET);

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_10|GPIO_PIN_5, GPIO_PIN_RESET);


  /*Configure GPIO pin : B1_Pin */
  GPIO_InitStruct.Pin = B1_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(B1_GPIO_Port, &GPIO_InitStruct);

  /*Configure GPIO pins : LD2_Pin PA8 PA10 */
  GPIO_InitStruct.Pin = LD2_Pin|GPIO_PIN_8|GPIO_PIN_10;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
 //LD2_GPIO_Port

  /*Configure GPIO pins : PA0 PA1 PA4 PA6 PA7 */
  GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_4|GPIO_PIN_6|GPIO_PIN_7;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  /*Configure GPIO pins : PC4 PC6 */
  GPIO_InitStruct.Pin = GPIO_PIN_4|GPIO_PIN_6;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

  /*Configure GPIO pin : PB1 */
  GPIO_InitStruct.Pin = GPIO_PIN_1;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  /*Configure GPIO pins : PB10 PB5 */
  GPIO_InitStruct.Pin = GPIO_PIN_10|GPIO_PIN_5;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  //motores
  // Configura pinos de direção como saída
  GPIO_InitStruct.Pin = MOTOR_L_IN1 | MOTOR_L_IN2;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(MOTOR_L_PORT, &GPIO_InitStruct);

  // Configura pinos de direção como saída
  GPIO_InitStruct.Pin = MOTOR_R_IN1 | MOTOR_R_IN2;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(MOTOR_R_PORT, &GPIO_InitStruct);

  // Configura pinos PWM como saída (opcional: configurar como PWM via Timer)
  GPIO_InitStruct.Pin = MOTOR_L_PWM;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;  // Se usar Timer PWM
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
  GPIO_InitStruct.Alternate = GPIO_AF2_TIM3;  // <-- IMPORTANTE! Esse pino vai funcionar como canal de PWM do Timer 3
  HAL_GPIO_Init(MOTOR_L_PORT, &GPIO_InitStruct);

  GPIO_InitStruct.Pin = MOTOR_R_PWM;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;  // Se usar Timer PWM
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
  GPIO_InitStruct.Alternate = GPIO_AF2_TIM3;  // <-- IMPORTANTE! Esse pino vai funcionar como canal de PWM do Timer 3
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

  /* USER CODE BEGIN MX_GPIO_Init_2 */

  /* USER CODE END MX_GPIO_Init_2 */
}

/* USER CODE BEGIN 4 */

/*
 * MODO CONTROLE REMOTO
 */
void controle_carro(void *argument) {
	uint8_t ultimo_valor_pot = 255;
	char msgs[50];
    for (;;) {
        EventBits_t modo = xEventGroupGetBits(modo_event_group);
        if (modo & MODO_RC) {
            // Aqui você processa comandos recebidos via UART2
            // Exemplo simples: se receber 'A', gira à esquerda
            char comando;
            int16_t potenciometro;
			HAL_ADC_Start(&hadc1);
			HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
			potenciometro = (uint8_t)(HAL_ADC_GetValue(&hadc1) * 100 / 3970);//normalizando o valor
			int var;
			var = potenciometro/5;
			var*=5;
			// Se o valor do potenciômetro mudou, imprime
			if ((var-5) < potenciometro && potenciometro < (var+5) && var != ultimo_valor_pot) {
				sprintf(msgs,"Velocidade: %d\n\r",var);
				HAL_UART_Transmit(&huart2, (char*)msgs, strlen(msgs), 100);
				ultimo_valor_pot = var;
			}
            if (HAL_UART_Receive(&huart2, (uint8_t *)&comando, 1, 100) == HAL_OK) {
                switch (comando) {
                    case 'w'://frente
                    case 'W'://forward
                    	motor_set_speed(potenciometro, potenciometro); break;
                    case 's'://ré
                    case 'S'://backward
                    	motor_set_speed(-potenciometro, -potenciometro); break;
                    case 'a'://esquerda
                    case 'A'://lefs
                    	motor_set_speed(potenciometro, -potenciometro); break;
                    case 'd'://direita
                    case 'D'://right
                    	motor_set_speed(-potenciometro, potenciometro); break;
                    case 'q'://para
					case 'Q'://stop
						motor_set_speed(0, 0); break;
					case 'e'://led (easter egg)
					case 'E'://LED (easter egg)
						HAL_GPIO_TogglePin(LD2_GPIO_Port, LD2_Pin);break;
                    case 'f':  // comando para mudar para modo Follow
                    case 'F': //line follower
                        xEventGroupClearBits(modo_event_group, MODO_RC);
                        xEventGroupSetBits(modo_event_group, MODO_AUTO);
                        break;
                }
            }
        }
        vTaskDelay(pdMS_TO_TICKS(50));
    }
}
/**
  * SENSORES
  */

void read_sensors() {
    for (int i = 0; i < NUM_SENSORS; i++) {
        sensor_values[i] = HAL_GPIO_ReadPin(SENSOR_PORT[i], SENSOR_PIN[i]);
    }
}

void print_sensor_values() {
    char msg[50];
    sprintf(msg, "Sensores: %d %d %d %d %d %d %d %d\r\n",
            sensor_values[0], sensor_values[1], sensor_values[2], sensor_values[3], //sensores 2 e 3 sempre "1"
            sensor_values[4], sensor_values[5], sensor_values[6], sensor_values[7]); //sensores 6 e 7 sempre "0"
    HAL_UART_Transmit(&huart2, (uint8_t*)msg, strlen(msg), 100);
}
/*
 * PID
 */
float calculate_centroid() {

    int sum_weights = 0;
    int sum_values = 0;

    for (int i = 0; i < NUM_SENSORS; i++) {
        if (sensor_values[i] == 1) {  // Sensor detecta preto (linha)
            sum_weights += sensor_positions[i];
            sum_values++;
        }
    }

    if (sum_values == 0) {
        return -100.0f;  // Nenhum sensor detectou a linha (linha perdida)
    }

    return (float)sum_weights / sum_values;  // Centroide normalizado
}

float compute_pid(float position) {
    if (position ==0) {
        return 0;  // Linha perdida → nenhuma correção
    }

    error = position - target_position;
    integral += error;
    float derivative = error - previous_error;

    float correction = Kp * error + Ki * integral + Kd * derivative;
    previous_error = error;

    return correction;
}

/*
 * MOTORES
 */

//Função motores com PWM

void motor_init() {
	HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
	HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);

	// Parar motores inicialmente
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_10, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_10, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, GPIO_PIN_RESET);

	__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 0);
	__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_2, 0);
}
void motores(void *argument) {
    for (;;) {
        EventBits_t modo = xEventGroupGetBits(modo_event_group);
        if (modo & MODO_AUTO) {
            read_sensors();
            print_sensor_values();
            float pos = calculate_centroid();
            float corr = compute_pid(pos);
            if (pos == -100.0f) {
                motor_set_speed(30, -30);
            } else {
                set_motor_speeds(corr);
            }
            // Verifica se recebeu um 'r' na UART
			char c;
			if (HAL_UART_Receive(&huart2, (uint8_t *)&c, 1, 10) == HAL_OK) {
				if (c == 'r' || c == 'R') {
					// Muda pro modo RC
					xEventGroupClearBits(modo_event_group, MODO_AUTO);
					xEventGroupSetBits(modo_event_group, MODO_RC);
					// Parar os motores
					motor_set_speed(0, 0);
				}
				if (c=='e'||c=='E'){
					HAL_GPIO_TogglePin(LD2_GPIO_Port, LD2_Pin);
				}
			}
		}
	}
    vTaskDelay(pdMS_TO_TICKS(50));
}

void set_motor_speeds(float correction) {
    int base_speed = 70;  // Velocidade padrão (pode ajustar)
    int left_speed = base_speed + (int)(correction);
    int right_speed = base_speed - (int)(correction);

    // Saturação (evita valores negativos ou muito altos)
    if (left_speed > 100) left_speed = 100;
    if (right_speed > 100) right_speed = 100;
    if (left_speed < 0) left_speed = 0;
    if (right_speed < 0) right_speed = 0;

    motor_set_speed(left_speed, right_speed);  // Sua função para controlar os motores

}

void motor_set_speed(int left_speed, int right_speed) {
	// Limitar valores entre -100 e 100
	if (left_speed > 100) left_speed = 100;
	if (right_speed > 100) right_speed = 100;
	if (left_speed < -100) left_speed = -100;
	if (right_speed < -100) right_speed = -100;

	// Definir direção e PWM do motor esquerdo
	if (left_speed >= 0) {
		HAL_GPIO_WritePin(MOTOR_L_PORT, MOTOR_L_IN1, GPIO_PIN_RESET);
		HAL_GPIO_WritePin(MOTOR_L_PORT, MOTOR_L_IN2, GPIO_PIN_SET);
	} else {
		HAL_GPIO_WritePin(MOTOR_L_PORT, MOTOR_L_IN1, GPIO_PIN_SET);
		HAL_GPIO_WritePin(MOTOR_L_PORT, MOTOR_L_IN2, GPIO_PIN_RESET);
		left_speed = -left_speed;  // Inverter valor para PWM
	}
	__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, (left_speed * PWM_MAX) / 100);  // Ajuste o Timer correto

	// Definir direção e PWM do motor direito
	if (right_speed >= 0) {
		HAL_GPIO_WritePin(MOTOR_R_PORT, MOTOR_R_IN1, GPIO_PIN_RESET);
		HAL_GPIO_WritePin(MOTOR_R_PORT, MOTOR_R_IN2, GPIO_PIN_SET);
	} else {
		HAL_GPIO_WritePin(MOTOR_R_PORT, MOTOR_R_IN1, GPIO_PIN_SET);
		HAL_GPIO_WritePin(MOTOR_R_PORT, MOTOR_R_IN2, GPIO_PIN_RESET);
		right_speed = -right_speed;
	}

	__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_2, (right_speed * PWM_MAX) / 100);  // Ajuste o Timer correto
}

/* USER CODE END 4 */

/* USER CODE BEGIN Header_StartDefaultTask */
/**
  * @brief  Function implementing the defaultTask thread.
  * @param  argument: Not used
  * @retval None
  */
/* USER CODE END Header_StartDefaultTask */
void StartDefaultTask(void const * argument)
{
  /* USER CODE BEGIN 5 */
  /* Infinite loop */
  for(;;)
  {
    osDelay(1);
  }
  /* USER CODE END 5 */
}

/**
  * @brief  Period elapsed callback in non blocking mode
  * @note   This function is called  when TIM1 interrupt took place, inside
  * HAL_TIM_IRQHandler(). It makes a direct call to HAL_IncTick() to increment
  * a global variable "uwTick" used as application time base.
  * @param  htim : TIM handle
  * @retval None
  */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  /* USER CODE BEGIN Callback 0 */

  /* USER CODE END Callback 0 */
  if (htim->Instance == TIM1)
  {
    HAL_IncTick();
  }
  /* USER CODE BEGIN Callback 1 */

  /* USER CODE END Callback 1 */
}

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

Credits

frssm
3 projects • 0 followers

Comments
