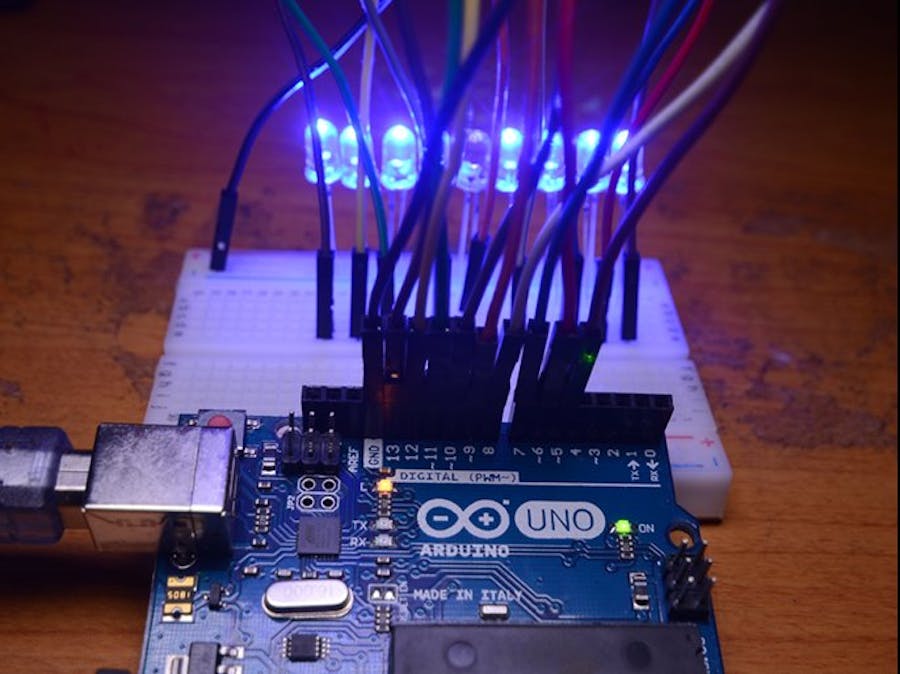

Multipattern LED Circuit

Multipattern LED Circuit you can be using home decorations.

BeginnerFull instructions provided1,262
Multipattern LED Circuit

Things used in this project

Story

Read more

Code

code

Arduino
int led1 = 2;
int led2 = 3;


#define t   30
#define t1  20
#define t2  100
#define t3  50

void setup() {
  // set up pins 2 to 13 as outputs
  for (int i = 3; i <= 13; i++) {
    pinMode(i, OUTPUT);
  }
}
/////////////////////////////////////////////////////////////////////////////////Effect 1
void loop(){

effect_1();
effect_1();

 effect_2();
 effect_2();

 effect_3();
 effect_3();

 effect_4();
 effect_4();

 effect_5();
 effect_5();

 effect_6();
 effect_6();

 effect_7();
 effect_7();
  }
//left to right and right to left
void effect_1()
{
for(int i=3; i<13; i++){
digitalWrite(i, HIGH);
delay(t1);
digitalWrite(i+1, HIGH);
delay(t1);
digitalWrite(i+2, HIGH);
delay(t1);
digitalWrite(i, LOW);
delay(t1);
digitalWrite(i+1, LOW);
delay(t1);
}
for(int i=13; i>4; i--){
digitalWrite(i, HIGH);
delay(t1);
digitalWrite(i-1, HIGH);
delay(t1);
digitalWrite(i-2, HIGH);
delay(t1);
digitalWrite(i, LOW);
delay(t1);
digitalWrite(i-1, LOW);
delay(t1);
}
}
/////////////////////////////////////////////////////////////////////////////////Effect 2
void effect_2()
{
int count = 13; // keeps track of second LED movement

  // move first LED from left to right and second from right to left
  for (int i = 5; i < 13; i++) {
    clear();
    digitalWrite(i, HIGH);      // chaser 1
    digitalWrite(count, HIGH); // chaser 2
    count--;
    // stop LEDs from appearing to stand still in the middle
    if (count != 7) {
      delay(t2);
    }
  }

  // move first LED from right to left and second LED from left to right
  for (int i = 13; i > 5; i--) {
    clear();
    digitalWrite(i, HIGH);      // chaser 1
    digitalWrite(count, HIGH); // chaser 2
    count++;
    // stop LEDs from appearing to stand still in the middle
    if (count != 8) {
      delay(t2);
    }
  }
}

////////////////////////////////////////////////////////////////////////////////Effect 3

void effect_3()
{
for(int i=5; i<14; i++){
  digitalWrite(i, HIGH);
  delay(t3);
}
for(int i=5; i<14; i++){
  digitalWrite(i, LOW);
  delay(t3);
}


for(int i = 14; i>=5; i--){
  digitalWrite(i, HIGH);
  delay(t3);
}
for(int i = 14; i>=5; i--){
  digitalWrite(i, LOW);
  delay(t3);
}
}
  ///////////////////////////////////////////////////////////////////////////Effect 4
void effect_4()
{
for(int j = 5; j <= 13; j++){
  digitalWrite(j, HIGH);
  delay(t2);
  j=j+1;
  }
for(int j = 5; j <= 13; j++){
  digitalWrite(j, LOW);
  delay(t2);
  }

  for(int k = 15; k > 5; k--){
  digitalWrite(k, HIGH);
  delay(t2);
  k=k-1;
  }
for(int k = 15; k > 5; k--){
  digitalWrite(k, LOW);
  delay(t2);
  }
}
//////////////////////////////////////////////////////////////////////////////Effect 5
  void effect_5()
{
 for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin, HIGH);
  delay(t1);
  digitalWrite(pin+1, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+1, HIGH);
  delay(t1);
  digitalWrite(pin+2, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+2, HIGH);
  delay(t1);
  digitalWrite(pin+3, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+3, HIGH);
  delay(t1);
  digitalWrite(pin+4, LOW);
  delay(t1);
  }
    for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+4, HIGH);
  delay(t1);
  digitalWrite(pin+5, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+5, HIGH);
  delay(t1);
  digitalWrite(pin+6, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+6, HIGH);
  delay(t1);
  digitalWrite(pin+7, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+7, HIGH);
  delay(t1);
  digitalWrite(pin+8, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+8, HIGH);
  delay(t1);
  digitalWrite(pin+9, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+9, HIGH);
  delay(t1);
  digitalWrite(pin+10, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+10, HIGH);
  delay(t1);
  digitalWrite(pin+11, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+11, HIGH);
  delay(t1);
  digitalWrite(pin+12, LOW);
  delay(t1);
  }
  for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+12, HIGH);
  delay(t1);
  digitalWrite(pin+13, LOW);
  delay(t1);
  }for(int pin = 15; pin >= 5; pin--)
  {
  digitalWrite(pin+13, HIGH);
  delay(t1);
  digitalWrite(pin, LOW);
  }
  }
  /////////////////////////////////////////////////////////////////////////////Effect 6
void effect_6()
{
for(int j=5; j<14; j++){
  digitalWrite(j, LOW);
  delay(t);
  digitalWrite(j, HIGH);
  delay(t);
  digitalWrite(j-2, LOW);
  delay(t);
  digitalWrite(j, HIGH);
}
for(int k = 15; k>5; k--){
  digitalWrite(k, LOW);
  delay(t);
  digitalWrite(k, HIGH);
  delay(t);
  digitalWrite(k+2, LOW);
  delay(t);
  digitalWrite(k, HIGH);
}
for(int k = 5; k<14; k++){
  digitalWrite(k, LOW);
  delay(t);
  digitalWrite(k, HIGH);
  delay(t);
  digitalWrite(k-2, LOW);
  delay(t);
  digitalWrite(k, HIGH);
}
for(int k = 15; k>5; k--){
  digitalWrite(k, LOW);
  delay(t);
  digitalWrite(k, HIGH);
  delay(t);
  digitalWrite(k+4, LOW);
  delay(t);
  digitalWrite(k, HIGH);
}
for(int k = 5; k<14; k++){
  digitalWrite(k, LOW);
  delay(t);
  digitalWrite(k, HIGH);
  delay(t);
  digitalWrite(k-4, LOW);
  delay(t);
  digitalWrite(k, HIGH);
}
}
///////////////////////////////////////////////////////////////////////////////////Effect 7
void effect_7()
{
for(int j=5; j<14; j++){
  digitalWrite(j, HIGH);
  delay(t);
  digitalWrite(j+2, LOW);
  delay(t);
}
for(int k = 15; k>5; k--){
  digitalWrite(k, HIGH);
  delay(t);
  digitalWrite(k+2, LOW);
  delay(t);
}
}

// function to switch all LEDs off
void clear(void)
{
  for (int i = 5; i <= 13; i++) {
    digitalWrite(i, LOW);
  }
}
