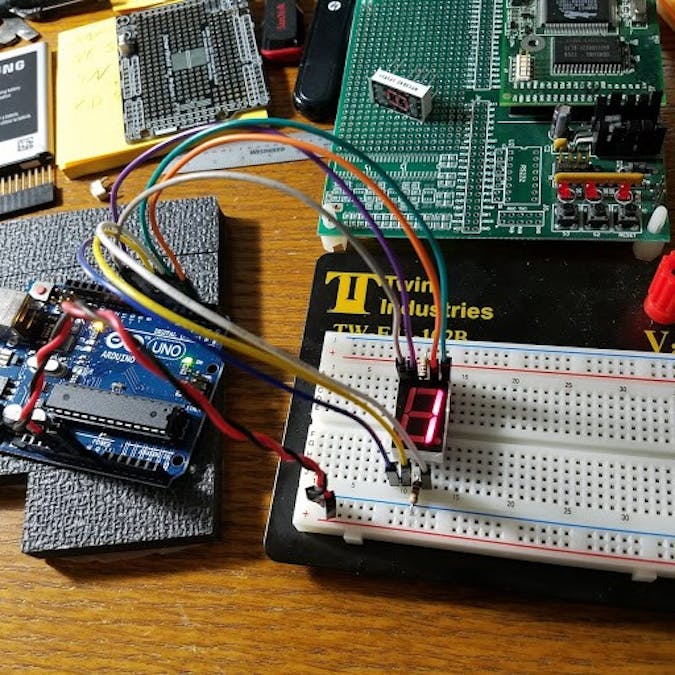

Launch Pad Count Down Sequence Display

A 7 Segment Display of a Countdown from 9 to 0 for a Launch Pad Control Panel.

BeginnerWork in progress3,972
Launch Pad Count Down Sequence Display

Things used in this project

Hardware components

Arduino UNO
Arduino UNO
×1
Twin Industries TW-E41-102B Breadboard
×1
7 Segment Display Common Cathode - NTE3090
×1
Resistor 220 ohm
Resistor 220 ohm
×2
Jumper wires (generic)
Jumper wires (generic)
×9

Story

Read more

Custom parts and enclosures

Updated LaunchPadCountDown

program an oled for the countdown sequence.

Schematics

Launch Pad Contdown Sequence Display

Counts down from 9 to 0 (the DP is not used)

Code

Launch Pad Contdown Sequence Display

C/C++
/*single digit countdown w/buzzer rocket launcher.*/

// uno onboard LED @ pin 13:
//name the pins. DP is not used in this project.

int A = 2;
int B = 3;
int C = 4;
int D = 5;
int E = 6;
int F = 7;
int G = 8;

//make the functions.
//see .txt page for HIGH/LOW schedules.

void zero(){
  digitalWrite(2, HIGH);
  digitalWrite(3, HIGH);
  digitalWrite(4, HIGH);
  digitalWrite(5, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(7, HIGH);
  digitalWrite(8, LOW);
  delay(1000);
}

void nine(){
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, LOW);
  digitalWrite(E, LOW);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
  delay(1000);

}

void eight(){
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, HIGH);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
  delay(1000);
}

void seven(){
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, LOW);
  digitalWrite(E, LOW);
  digitalWrite(F, LOW);
  digitalWrite(G, LOW);
  delay(1000);
}

void six(){
  digitalWrite(A, HIGH);
  digitalWrite(B, LOW);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, HIGH);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
  delay(1000);
}

void five(){
  digitalWrite(A, HIGH);
  digitalWrite(B, LOW);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, LOW);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
  delay(1000);
}

void four(){
  digitalWrite(A, LOW);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, LOW);
  digitalWrite(E, LOW);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
  delay(1000);
}

void three(){
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, LOW);
  digitalWrite(F, LOW);
  digitalWrite(G, HIGH);
  delay(1000);
}

void two(){
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, LOW);
  digitalWrite(D, HIGH);
  digitalWrite(E, HIGH);
  digitalWrite(F, LOW);
  digitalWrite(G, HIGH);
  delay(1000);
}

void one(){
  digitalWrite(A, LOW);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, LOW);
  digitalWrite(E, LOW);
  digitalWrite(F, LOW);
  digitalWrite(G, LOW);
  delay(1000);
}

//set mode to output.

void setup()
{
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  }

void loop()
{
  zero();
  nine();
  eight();
  seven();
  six();
  five();
  four();
  three();
  two();
  one();
}


Launch Pad Contdown Sequence Display

Credits

Douglas Frey

Douglas Frey

0 projects • 1 follower
Disabled combat veteran tinkering with things in my retirement.
Thanks to Kristian Blasol - Anything Arduino, Michael Backus.
