Hola Amigos en esta ocasión quiero compartir con ustedes un proyecto que en lo personal me ha dado muchas satisfacciones. Se trata de un indicador de sonido de doce niveles construido con ARDUINO UNO.
Materiales:
1 Micrófono ELECTRET 12 LED (seis verdes, tres azules, dos tomates, un rojo) 12 resistencias de 330 Ohm 2 resistencias de 1k 1 resistencia de 100k 1 condensador de 1uf 1 plaqueta perforada 1 placa ARDUINO UNO R3
Para explicar como funciona lo dividiremos en tres etapas:
ETAPA DE CAPTACIÓN DE SEÑALEl sonido que hay en el ambiente es captado por el micrófono electret, éste a su vez entrega una señal eléctrica que es proporcional a la intensidad del sonido
Debido a que la señal entregada por el micrófono es demasiado débil se hace necesario amplificarla y filtrarla; para ello utilizamos armamos el siguiente circuito:
ETAPA DE PROCESAMIENTO
La señal ya amplificada y acondicionada es llevada hasta el canal analógico del microcontrolador donde la convertimos en un dato digital para luego enviar al puerto serie del computador y poder examinarlo con la herramienta Serial Ploter de ARDUINO.
Si observamos el gráfico de la señal; Podemos fijarnos que ésta cambia en un rango comprendido entre 200 y 900. Debido a que la medición se representa con una barra de 12 diodos LED. Debemos hacer un mapeo de la señal (cambio escala de 200-900 a 0-12) Mientras más intenso es el sonido mayor numero de leds encenderán.
Todos leds están conectados a los pines digitales 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 a través de resistencias de 330 ohmios para limitar la corriente y evitar daños en los mismos.
ENSAMBLE.
Armamos el siguiente circuito sobre una placa perforada procurando que todas las conexiones coincidan con los pines de arduino.
A continuación se muestra fotografías del circuito ya ensamblado
Si lo que deseamos es hacer un vumetro gigante con un gran número de LEDs debemos emplear transistores que conmutan los LED a 12V como se muestra en el siguiente circuito;

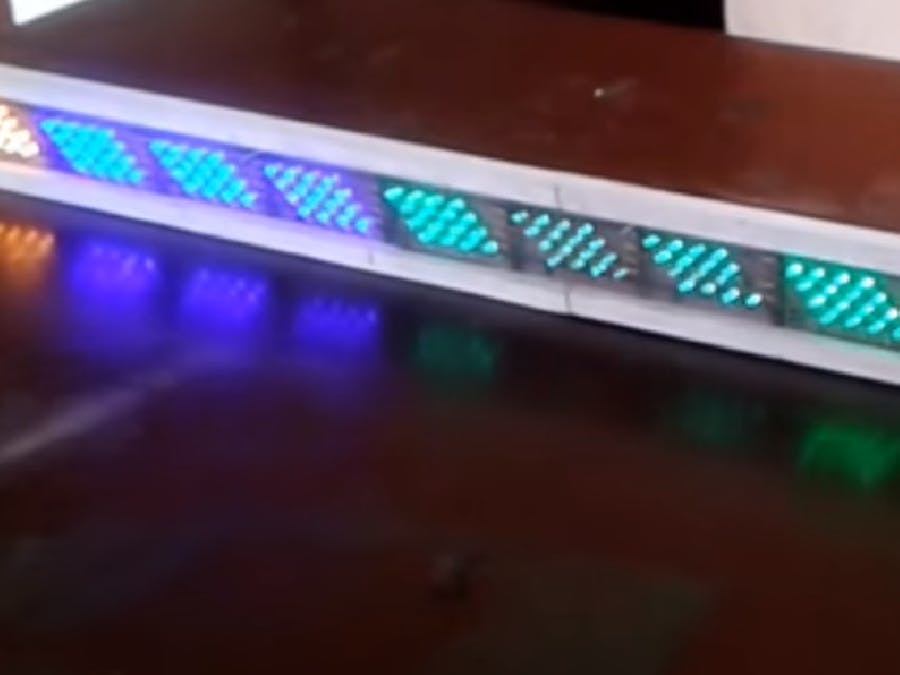

A continuación se muestra unas fotos del vumetro construido con un PIC18F4550
por ultimo los videos en youtube:
more info here: dinoelectro.blogspot.com
