Simple Traffic Lights

A simple project for those who are just starting out.

BeginnerFull instructions provided104
Simple Traffic Lights

Things used in this project

Story

Read more

Schematics

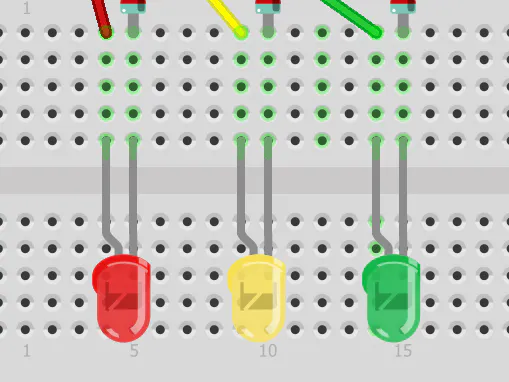

Diagram for the wiring.

Schematics

Code

The Code for the project

C/C++
Created entirely be me.
int DELAY = 2000;

void setup() {

//Sets Digital Pins
pinMode (8, OUTPUT); //RED
pinMode (9, OUTPUT); //YELLOW
pinMode (10, OUTPUT); //GREEN

//Turns OFF all LEDs
digitalWrite (8, LOW);
digitalWrite (9, LOW);
digitalWrite (10, LOW);
}

void loop() {

//RED LED
digitalWrite (8, HIGH);
delay(DELAY);
digitalWrite (8, LOW);

//YELLOW LED
digitalWrite (9, HIGH);
delay(DELAY);
digitalWrite (9, LOW);

//GREEN LED
digitalWrite (10, HIGH);
delay(DELAY);
digitalWrite (10, LOW);



}
