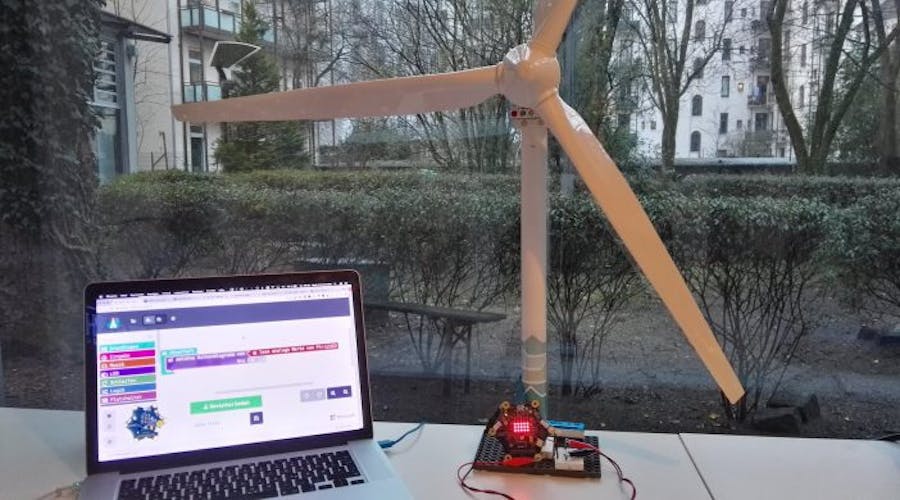

Das KOSMOS Set Wind-Energie ist riesig. Schon erstaunlich, was in so einen kleinen Karton passt. Zusammen mit dem Calliope Mini kann man messen, wie viel Strom die Analge leifert. Auch Rückschlüsse auf die WIndgeschwindigkeit sind möglich.
Der Codehttps://makecode.com/_XfKTHcTasewT
Die Zutaten
Jumperkabel, Breadboard Pins und Krokodilsklemmen (ca 5 Euro)alternativ 2 Büroklammern + Kabel mit Krokodilsklemmen
- Calliope Mini
- KOSMOS Set Wind-Energie
- Computer und Micro-USB Kabel um den Calliope zu programmieren
Die Windkraftanlage stammt aus dem KOSMOS Set Wind-Energie. Erstaunlich dass so ein riesen Ding in so einen kleinen Karton passt. Die Teile sind gut verarbeitet und es lässt sich wirklich sehr gut zusammen- und auch auseinander bauen. Die Windkraftanlage hat einen Generator, mit dem man einen Akku aufladen kann. Über einen schalter kann man den Spieß auch umdrehen und der Akku betreibt den Generator als Motor.
Der Calliope Mini ist ein Schulcomputer, der es Kindern ab der 3. Klasse erlaubt, selbst einen Computer zu programmieren und mit Sensoren und Motoren zu experimentieren. Er soll ab April für ca. 16 Euro zu haben sein.
Ziel des Projektes ist, dass jeder Schüler in Deutschland einen bekommt. Gerade wird der Calliope im Saarland Flächendeckend ausgerollt. Wir bei erminas haben ihn uns angeschaut. Wir glauben, dass der Calliope gut geeignet ist, unsere Kinder in mündige, digitale Machern zu verwandeln und Lust am gestalten der Welt mit digitalen Mittel zu wecken. Daher unterstützen wir das Projekt.
Anleitung / Tutorial
Der Calliope Mini hat analoge Eingänge. Damit kann man Strom (Spannung) messen. Auf die Details bin ich in diesem Blogpost schon einmal eingegangen. Diesmal wollen wir die Energiemenge, welche die Windkraftanlage produziert, visualisieren. Und das lieber in einem Diagramm statt in Zahlen. Der Editor Makecode bringt hierfür bereits ein Feature mit, dass sich Balkendiagramm nennt. Auf der gesamten Anzeige des Calliope wird dabei ein Balken dargestellt. Perfekt für unsere Zwecke. Zu programmieren geht das sehr leicht:
Nun müssen wir das ganze verkabeln. Ich habe hier mehrere Breadboard Jumper-Kabel (weiblich-weiblich) genommen und sie mit Breadboard Pins verbunden. Der Anschluss des Generators ist ideal, im einen dünnen Draht hineinzustecken. Gedacht ist er für eine LED. Litze wird man nicht allein hineingesteckt bekommen. Die Kabel habe ich durch das Rohr nach unten geführt. Um sie an den Calliope anzuschließen, benutze ich einfache Kabel mit Krokodilklemmen.
Angeschlossen wird an den Pin 2 des Calliope, das ist das Füßchen unten rechts. Sollte beim drehen des Rotors vom Windrad keine Anzeige erscheinen, sind plus und minus vertauscht. Wenn es nicht daran lag, könnte es sein, dass im Programm nicht der Pin 2 ausgewählt wurde. Einfach nochmal nachsehen.
Fertig ist die Leistungsanzeige für das Windrad.
Hier geht's zum Programm: https://makecode.com/_XfKTHcTasewT
