Midi Setzer for Organ (Pipe Organ)

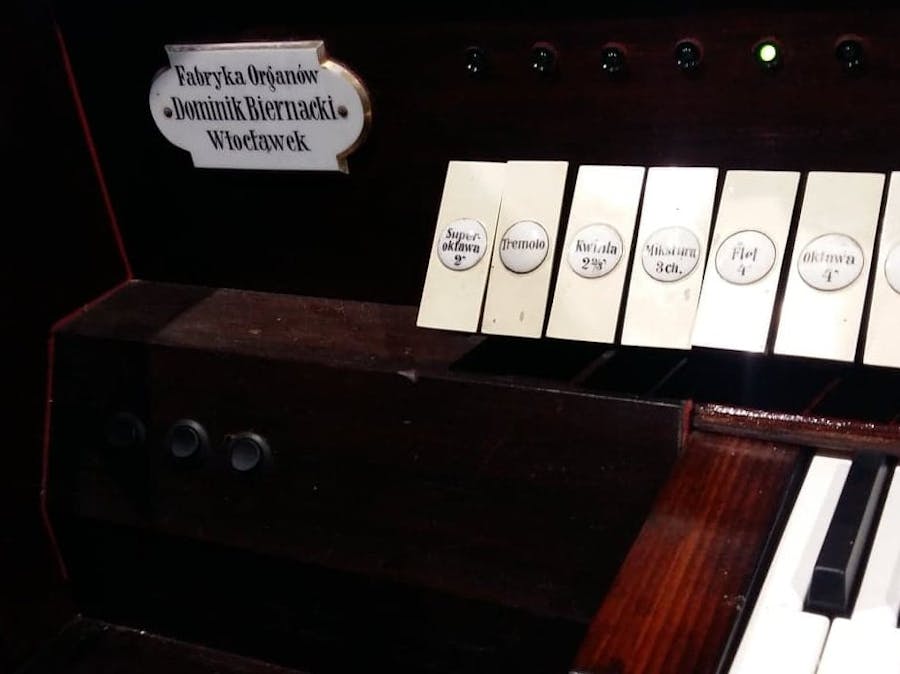

A device that turns the registry in the organs on and off, and remembers the settings. It also supports crescendo.

IntermediateProtip1,356
Midi Setzer for Organ (Pipe Organ)

Things used in this project

Hardware components

1N4007 – High Voltage, High Current Rated Diode
1N4007 – High Voltage, High Current Rated Diode
×1
16 MHz Resonator
16 MHz Resonator
×1
Arduino UNO
Arduino UNO
×1

Software apps and online services

Arduino IDE
Arduino IDE

Hand tools and fabrication machines

Soldering iron (generic)
Soldering iron (generic)
Solder Flux, Soldering
Solder Flux, Soldering
Wire Stripper & Cutter, 32-20 AWG / 0.05-0.5mm² Solid & Stranded Wires
Wire Stripper & Cutter, 32-20 AWG / 0.05-0.5mm² Solid & Stranded Wires

Story

Read more

Schematics

Midi setzer for pipe organ PCB

Code

Midi setzer for pipe organ

C/C++
Arduino sketch
#include <PCF8574.h>
#include <Wire.h>
#include <EEPROM.h>

PCF8574 expander1;
PCF8574 expander2;
PCF8574 expander3;
PCF8574 expander4;
PCF8574 expander5;
PCF8574 expander6;
PCF8574 expander7;
PCF8574 expander8;
PCF8574 expander9;
PCF8574 expander10;
PCF8574 expander11;
PCF8574 expander12;

const int cmdOn = 0x93; // definicja stałej okresłajacej komendę noteON for chanel 4 ( 0x80 dla kanał 1)
const int cmdOff = 0x83; // definicja stałej okresłajacej komendę noteON for for chanel 4 ( 0x80 dla kanał 1)

byte a;
byte b;
// byte c;
// int value;
//byte b2;
//byte b3;
//byte b6;
//byte b7;
//byte b10;

byte nastawa_expander1[6];
byte nastawa_expander4[6];
byte nastawa_expander5[6];
byte nastawa_expander8[6];
byte nastawa_expander9[6];

byte cresc_expander1[20];
byte cresc_expander4[20];
byte cresc_expander5[20];
byte cresc_expander8[20];
byte cresc_expander9[20];



 // byte value1_5;
 // byte value1_6;
 // byte value1_7;
 // byte value2_5;
 // byte value2_6;
 // byte value2_7;
  // int stanReg1 = 0;
 // int stanReg2 = 0;

// the setup function runs once when you press reset or power the board
void setup() {
   expander1.begin(0x20); //   expander.begin(0x20) dla wersji A
   expander2.begin(0x21);
   expander3.begin(0x22);
   expander4.begin(0x23);
   expander5.begin(0x24);
   expander6.begin(0x25);
   expander7.begin(0x26);
   expander8.begin(0x27);
   expander9.begin(0x38); //   expander.begin(0x38) dla wersji B
   expander10.begin(0x39);
   expander11.begin(0x3A);
   expander12.begin(0x3B);

  // initialize digital pin's for OUTPUT or INPUT
  //  pinMode(13, OUTPUT); //dioda arduino
  //  pinMode(12, OUTPUT);
  //  pinMode(3, INPUT_PULLUP);
  //  pinMode(4, INPUT_PULLUP);

  pinMode(8, INPUT_PULLUP); //set

  pinMode(9, INPUT_PULLUP); //set to EPROM

  pinMode(10, INPUT_PULLUP); // jesli LOW to zapis do eprom prog crescendo


  pinMode(11, INPUT_PULLUP); // jesli LOW to programowanie crescendo

// Odczyt nastaw z EPROM-u dla WK
 for (int i = 0; i < 6; i++){
  nastawa_expander1[i] = EEPROM.read(i + 10);
  nastawa_expander4[i] = EEPROM.read(i + 20);
  nastawa_expander5[i] = EEPROM.read(i + 30);
  nastawa_expander8[i] = EEPROM.read(i + 40);
  nastawa_expander9[i] = EEPROM.read(i + 50);
}
// Odczyt nastaw z EPROM-u dla crescendo
 for (int i = 0; i < 20; i++){
  cresc_expander1[i] = EEPROM.read(i + 100);
  cresc_expander4[i] = EEPROM.read(i + 125);
  cresc_expander5[i] = EEPROM.read(i + 150);
  cresc_expander8[i] = EEPROM.read(i + 175);
  cresc_expander9[i] = EEPROM.read(i + 200);
}

                // Ustawienia wyjść (out) expanderów
 for (int i=0; i<8; i++){
  expander1.pinMode(i, OUTPUT); // ustawia piny expandera nr 1 jako wyjścia - sterowanie diodami i elektromagnesami głosowymi
 }
 for (int i=0; i<8; i++){
  expander4.pinMode(i, OUTPUT); // ustawia piny expandera nr 4 jako wyjścia - sterowanie diodami i elektromagnesami głosowymi
 }
 for (int i=0; i<8; i++){
  expander5.pinMode(i, OUTPUT); // ustawia piny expandera nr 5 jako wyjścia - elektromagnesy głosowe
 }
 for (int i=0; i<8; i++){
  expander8.pinMode(i, OUTPUT); //ustawia piny expandera nr 8 jako wyjścia - elektromagnesy głosowe
 }
 for (int i=0; i<8; i++){
  expander9.pinMode(i, OUTPUT); // ustawia piny expandera nr 9 jako wyjścia - elektromagnesy głosowe
 }
 for (int i=0; i<8; i++){
  expander12.pinMode(i, OUTPUT); //ustawia piny expandera nr 12 jako wyjścia (lamoki WK 1 - WK6, C, CR)
 }

              // Ustawienia wejść (in) expanderów
  for (int i=0; i<8; i++){
      expander2.pinMode(i, INPUT_PULLUP); //ustawia piny expandera nr 2 jako wejscia i podciaga je do HIGH - manubria registrowe
  }
  for (int i=0; i<8; i++){
      expander3.pinMode(i, INPUT_PULLUP); // ustawia piny expandera nr 3 jako wejscia manubria registrowe
  }
   for (int i=0; i<8; i++){
      expander6.pinMode(i, INPUT_PULLUP); // ustawia piny expandera nr 6 jako wejscia manubria registrowe
  }
   for (int i=0; i<8; i++){
      expander7.pinMode(i, INPUT_PULLUP); // ustawia piny expandera nr 7 jako wejscia manubria registrowe
  }
   for (int i=0; i<8; i++){
      expander10.pinMode(i, INPUT_PULLUP); // ustawia piny expandera nr 10 jako wejsciamanubria registrowe
  }
   for (int i=0; i<8; i++){
      expander11.pinMode(i, INPUT_PULLUP); // ustawia piny expandera nr 1 jako wejscia
                                           // przyciski WK 1- WK6, C, CR
  }

  // ustawienia startowe expanderów
 expander1.write(0);
 expander4.write(0);
 expander5.write(0);
 expander8.write(0);
 expander9.write(0);
 expander12.write(64);

  Serial.begin(31250); //Ustawienie prędkości transmisji (dla Midi Serial.begin(31250), dla monitora portu szeregowego Serial.begin(9600)
  // Serial.println("Setzer Ver.2");

}

// the loop function runs over and over again forever

void loop()
{
  zmiana_registrow();

  if (digitalRead(8) == LOW){
    delay(10);
    memory_WK();
    // Serial.println("memory");
  }
  else{
    zmiana_WK();
    // Serial.println("zmiana WK");
  }

   if (digitalRead(9) == LOW){ // przycisk 9 włącza zapis nastawien do EPROM
    delay(10);
    set_to_EPROM();
    while (digitalRead(9) == LOW) {} // pusta pętla while zapobiegająca ponownemu wpisowi do eprom
    delay(10);
   }

   if (digitalRead(10) == LOW){ // przycisk 10 włącza zapis nastawien cresc do EPROM
    delay(10);
    cresc_to_EPROM();
    while (digitalRead(10) == LOW) {} // pusta pętla while zapobiegająca ponownemu wpisowi do eprom
    delay(10);
   }

   if (digitalRead(11) == LOW){ // przycisk 11 włącza programowanie cresc
    delay(10);
    prog_crescendo();
   }
}


/*


  //sprawdzanie stanu przycisków
//  byte value3 = digitalRead(3); // WK 1
//  byte value4 = digitalRead(4); // WK 2
//  byte value8 = digitalRead(8); // Set

 // jesli wcisniety WK1 i set - zapis stanu registrów do zmiennej stan_reg1
  //if (value3 == LOW && value8 == LOW){
//stanReg1 = spr_reg();
 //   // Serial.println("Zapamietano stan registrów dla WK-1");
 //   // Serial.println(stanReg1);
 // }
 // jesli wcisniety WK2 i set - zapis stanu registrów do zmiennej stan_reg2
 // if (value4 == LOW && value8 == LOW){
stanReg2 = spr_reg();

 //   // Serial.println("Zapamietano stan registrów dla WK-2");
 //   // Serial.println(stanReg2);
//  }
  // WK1
//  if (value3 == LOW){
//  digitalWrite(13, LOW); // zapala diode WK1
//  digitalWrite(12, HIGH);
//  ust_wyj(stanReg1);
//  // Serial.println("Włączono WK-1");
//  // Serial.println(stanReg1);
//  }
//  // turn the LED on (HIGH is the voltage level)
//  delay(100);                       // wait for a second
  // WK2
 // if (value4 == LOW){
 // digitalWrite(13, HIGH);
 // digitalWrite(12, LOW);  // zapala diodę WK2
//  ust_wyj(stanReg2);
//  // Serial.println("Włączono WK-2");
 // // Serial.println(stanReg2);
 // }
  // turn the LED on (HIGH is the voltage level)
 // delay(100);                       // wait for a second
//}


// ---- koniec sekcji loop-----
// ---- rozpoczyna sie obszar funkcji


//funkcja zapisu stanu registrów
int spr_reg()
{
  int a = 0;

  // jesli wlączony register 1
  if (expander1.digitalRead(0) == LOW){
    bitSet(a,0);
  }
  else{
    bitClear(a,0);
  }
    // jesli wlączony register 2
  if (expander.digitalRead(1) == LOW) {
    bitSet(a,1);
  }
   else{
    bitClear(a,1);
  }
    // jesli wlączony register 3
  if (expander.digitalRead(2) == LOW){
    bitSet(a,2);
  }

  else{
    bitClear(a,2);
  }
    // jesli wlączony register 3
  if (expander.digitalRead(3) == LOW){
    bitSet(a,2);
  }

  else{
    bitClear(a,2);
  }
  // Serial.println("Odczytano stan registrów");
  // Serial.println(a);
  return a;
  }

// ustawienie wyjść do sterowania elektromagnesami w/g stałej value_sum
void ust_wyj(int stan_reg){
  if bitRead(stan_reg,0){
       expander.digitalWrite(4,LOW); // jeśli najmniejznaczacy bit jest ustawiony włącz elektromagnes nr  1
  }
    else{
      expander.digitalWrite(4,HIGH);
    }
    if bitRead(stan_reg,1){
       expander.digitalWrite(5,LOW); // włącza elektromagness nr 2
  }
    else{
      expander.digitalWrite(5,HIGH);
    }
    if bitRead(stan_reg,2){
       expander.digitalWrite(6,LOW); // włącza elektromagnes nr 3

  }
    else{
      expander.digitalWrite(6,HIGH);
    }
    if bitRead(stan_reg,3){
       expander.digitalWrite(7,LOW); // włącza elektromagnes nr 3

  }
    else{
      expander.digitalWrite(7,HIGH);
    }

}
*/

// funkcja zmienia stan registru po przycisnienciu manubrium i wysyła komunikat midi
 void zmiana_registrow() {

 // I para expanderów - sprawdzanie pinów expandera nr 2 i ustaiwanie pinów expandera nr 1
   for (int i=0; i<8; i++){

       if (expander2.digitalRead(i) == LOW) {
        delay(20);

                   expander1.toggle(i);
             if (expander1.digitalRead(i) == HIGH){
                noteSend(cmdOn, i+36, 0x45);
             }
             else{
                noteSend(cmdOff, i+36, 0x00);
             }
              delay(300);
           // while (expander2.digitalRead(i)) {}

          //a = expander1.read();
          // Serial.println("stan registrów na 2-1");
          // Serial.println(a);
          // Serial.println(b2);
          }
    }

 // II para expanderów - sprawdzanie pinów expandera nr 3 i ustaiwanie pinów expandera nr 4
    for (int i=0; i<8; i++){

      if (expander3.digitalRead(i) == LOW) {
        delay(20);

             expander4.toggle(i);
            if (expander4.digitalRead(i) == HIGH){
                noteSend(cmdOn, i+44, 0x45);
             }
             else{
                noteSend(cmdOff, i+44, 0x00);
             }
              delay(300);

        // while (expander3.digitalRead(i)) {}
          // a = expander4.read();
          // Serial.println("stan registrów na 3-4");
          // Serial.println(a);
          // Serial.println(b);

     }
   }

// III para expanderów -  sprawdzanie pinów expandera nr 6 i ustaiwanie pinów expandera nr 5
    for (int i=0; i<8; i++){

      if (expander6.digitalRead(i) == LOW) {
        delay(20);
          expander5.toggle(i);
          if (expander5.digitalRead(i) == HIGH){
                noteSend(cmdOn, i+52, 0x45);
             }
             else{
                noteSend(cmdOff, i+52, 0x00);
             }
              delay(300);
        //  while (expander6.digitalRead(i)) {}
        //  a = expander5.read();
          // Serial.println("stan registrów na 6-5");
          // Serial.println(a);
          // Serial.println(b6);

     }
   }


// IV para expanderów - sprawdzanie pinów expandera nr 7 i ustaiwanie pinów expandera nr 8
    for (int i=0; i<8; i++){

      if (expander7.digitalRead(i) == LOW) {
        delay(20);
          expander8.toggle(i);
          if (expander8.digitalRead(i) == HIGH){
                noteSend(cmdOn, i+60, 0x45);
             }
             else{
               noteSend(cmdOff, i+60, 0x00);
             }
              delay(300);
            // while (expander7.digitalRead(i)) {}
          //a = expander8.read();
          // Serial.println("stan registrów na 7-8");
          // Serial.println(a);
          // Serial.println(b7);

     }
   }

 // V para expanderów - sprawdzanie pinów expandera nr 10 i ustaiwanie pinów expandera nr 9
    for (int i=0; i<8; i++){

      if (expander10.digitalRead(i) == LOW) {
        delay(20);
         expander9.toggle(i);

           if (expander9.digitalRead(i) == HIGH){
                noteSend(cmdOn, i + 68, 0x45);
             }
             else{
                noteSend(cmdOff, i + 68, 0x00);
             }
              delay(300);
           //   while (expander10.digitalRead(i)) {}
          // a = expander9.read();
          // Serial.println("stan registrów na 10-9");
          // Serial.println(a);
          // Serial.println(b10);

     }
   }
 }

// ************** procedura zmian WK *****************
 void zmiana_WK(){
 b = expander11.read();

// włączenie WK
  for (int i=0; i<8; i++){
      if (expander11.digitalRead(i) == LOW) { // sprawdza piny expandera nr 11, jesli LOW to
         delay(20);
         switch (i) {    // usrawia expandery registrowe nr 1,4,5,6,9 wg zapamietanej nastawy
  case 0:
    // WK 1
    expander12.write(1); // zapala lampkę pod przyciskiem WK 1
b = expander1.read();
  expander1.write(nastawa_expander1[i]);
    operacjaNaBitach(b, nastawa_expander1[i], 36);
b = expander4.read();
  expander4.write(nastawa_expander4[i]);
    operacjaNaBitach(b, nastawa_expander4[i], 44);
b = expander5.read();
 expander5.write(nastawa_expander5[i]);
  operacjaNaBitach(b, nastawa_expander5[i], 52) ;
b = expander8.read();
 expander8.write(nastawa_expander8[i]);
  operacjaNaBitach(b, nastawa_expander8[i], 60);
b = expander9.read();
  expander9.write(nastawa_expander9[i]);
    operacjaNaBitach(b, nastawa_expander9[i], 68);
    break;
  case 1:
    // WK 2
    expander12.write(2);
b = expander1.read();
  expander1.write(nastawa_expander1[i]);
    operacjaNaBitach(b, nastawa_expander1[i], 36);
b = expander4.read();
  expander4.write(nastawa_expander4[i]);
    operacjaNaBitach(b, nastawa_expander4[i], 44);
b = expander5.read();
 expander5.write(nastawa_expander5[i]);
  operacjaNaBitach(b, nastawa_expander5[i], 52);
b = expander8.read();
 expander8.write(nastawa_expander8[i]);
  operacjaNaBitach(b, nastawa_expander8[i], 60);
b = expander9.read();
  expander9.write(nastawa_expander9[i]);
    operacjaNaBitach(b, nastawa_expander9[i], 68);
    break;
      case 2:
    // WK 3
    expander12.write(4);
b = expander1.read();
  expander1.write(nastawa_expander1[i]);
    operacjaNaBitach(b, nastawa_expander1[i], 36);
b = expander4.read();
  expander4.write(nastawa_expander4[i]);
    operacjaNaBitach(b, nastawa_expander4[i], 44);
b = expander5.read();
 expander5.write(nastawa_expander5[i]);
  operacjaNaBitach(b, nastawa_expander5[i], 52);
b = expander8.read();
 expander8.write(nastawa_expander8[i]);
  operacjaNaBitach(b, nastawa_expander8[i], 60);
b = expander9.read();
  expander9.write(nastawa_expander9[i]);
    operacjaNaBitach(b, nastawa_expander9[i], 68);
    break;
      case 3:
    // WK 4
    expander12.write(8);
b = expander1.read();
  expander1.write(nastawa_expander1[i]);
    operacjaNaBitach(b, nastawa_expander1[i], 36);
b = expander4.read();
  expander4.write(nastawa_expander4[i]);
    operacjaNaBitach(b, nastawa_expander4[i], 44);
b = expander5.read();
 expander5.write(nastawa_expander5[i]);
  operacjaNaBitach(b, nastawa_expander5[i], 52);
b = expander8.read();
 expander8.write(nastawa_expander8[i]);
  operacjaNaBitach(b, nastawa_expander8[i], 60);
b = expander9.read();
  expander9.write(nastawa_expander9[i]);
    operacjaNaBitach(b, nastawa_expander9[i], 68);
    break;
      case 4:
    // WK 5
    expander12.write(16);
b = expander1.read();
  expander1.write(nastawa_expander1[i]);
    operacjaNaBitach(b, nastawa_expander1[i], 36);
b = expander4.read();
  expander4.write(nastawa_expander4[i]);
    operacjaNaBitach(b, nastawa_expander4[i], 44);
b = expander5.read();
 expander5.write(nastawa_expander5[i]);
  operacjaNaBitach(b, nastawa_expander5[i], 52);
b = expander8.read();
 expander8.write(nastawa_expander8[i]);
  operacjaNaBitach(b, nastawa_expander8[i], 60);
b = expander9.read();
  expander9.write(nastawa_expander9[i]);
    operacjaNaBitach(b, nastawa_expander9[i], 68);
    break;
      case 5:
    // WK 6
    expander12.write(32);
b = expander1.read();
  expander1.write(nastawa_expander1[i]);
    operacjaNaBitach(b, nastawa_expander1[i], 36);
b = expander4.read();
  expander4.write(nastawa_expander4[i]);
    operacjaNaBitach(b, nastawa_expander4[i], 44);
b = expander5.read();
 expander5.write(nastawa_expander5[i]);
  operacjaNaBitach(b, nastawa_expander5[i], 52);
b = expander8.read();
 expander8.write(nastawa_expander8[i]);
  operacjaNaBitach(b, nastawa_expander8[i], 60);
b = expander9.read();
  expander9.write(nastawa_expander9[i]);
    operacjaNaBitach(b, nastawa_expander9[i], 68);
    break;
      case 6:
          // C - kasownik
          expander12.write(64);
expander1.write(0);
expander4.write(0);
expander5.write(0);
expander8.write(0);
expander9.write(0);
          noteSendAllNoteOff();
    break;
      case 7:
      // CR - crescendo
        expander12.write(128);

        crescendo();

    break;

}

           delay(200);
           a = expander12.read();
           // Serial.println("stan WK na 11-12");
           // Serial.println(a);
           // Serial.println(b);

}

}
}

// ****************** Procedura zmian i zapamietania ustawień dla WK ( programowanie WK) ************
// zapamiętanie ustawień WK ( SET )
void memory_WK(){
 // // Serial.println("wewnątrz funkcji memory");
 b = expander11.read();

// set WK
  for (int i=0; i<8; i++){
      if (expander11.digitalRead(i) == LOW) {
         delay(20);
         switch (i) {
  case 0:
    // odczyt i zapamiętanie nastawy dla WK 1
    expander12.write(1);
nastawa_expander1[i] = expander1.read();
nastawa_expander4[i] = expander4.read();
nastawa_expander5[i] = expander5.read();
nastawa_expander8[i] = expander8.read();
nastawa_expander9[i] = expander9.read();
    break;
  case 1:
    // odczyt i zapamiętanie nastawy dla WK 2
    expander12.write(2);
nastawa_expander1[i] = expander1.read();
nastawa_expander4[i] = expander4.read();
nastawa_expander5[i] = expander5.read();
nastawa_expander8[i] = expander8.read();
nastawa_expander9[i] = expander9.read();
    break;
      case 2:
    // odczyt i zapamiętanie nastawy dla WK 3
    expander12.write(4);
nastawa_expander1[i] = expander1.read();
nastawa_expander4[i] = expander4.read();
nastawa_expander5[i] = expander5.read();
nastawa_expander8[i] = expander8.read();
nastawa_expander9[i] = expander9.read();
    break;
      case 3:
    // odczyt i zapamiętanie nastawy dla WK 4
    expander12.write(8);
nastawa_expander1[i] = expander1.read();
nastawa_expander4[i] = expander4.read();
nastawa_expander5[i] = expander5.read();
nastawa_expander8[i] = expander8.read();
nastawa_expander9[i] = expander9.read();
    break;
      case 4:
    // odczyt i zapamiętanie nastawy dla WK 5
    expander12.write(16);
nastawa_expander1[i] = expander1.read();
nastawa_expander4[i] = expander4.read();
nastawa_expander5[i] = expander5.read();
nastawa_expander8[i] = expander8.read();
nastawa_expander9[i] = expander9.read();
    break;
      case 5:
    // odczyt i zapamiętanie nastawy dla WK 6
    expander12.write(32);
nastawa_expander1[i] = expander1.read();
nastawa_expander4[i] = expander4.read();
nastawa_expander5[i] = expander5.read();
nastawa_expander8[i] = expander8.read();
nastawa_expander9[i] = expander9.read();
    break;
      case 6:
          // odczyt i zapamiętanie nastawy dla C
          expander12.write(64);
nastawa_expander1[i] = expander1.read();
nastawa_expander4[i] = expander4.read();
nastawa_expander5[i] = expander5.read();
nastawa_expander8[i] = expander8.read();
nastawa_expander9[i] = expander9.read();
    break;
    case 7:
    // odczyt i zapamiętanie nastawy dla CR
    expander12.write(128);
nastawa_expander1[i] = expander1.read();
nastawa_expander4[i] = expander4.read();
nastawa_expander5[i] = expander5.read();
nastawa_expander8[i] = expander8.read();
nastawa_expander9[i] = expander9.read();
    break;

}

           delay(200);
           a = expander12.read();
           // Serial.println("stan WK na 11-12");
           // Serial.println(a);
           // Serial.println(b);
          // }
      }
 }
}
void set_to_EPROM() {
    for (int i = 0; i < 6; i++){ // zapis nastaw dla do EPROM
      EEPROM.write(i + 10, nastawa_expander1[i]);
      EEPROM.write(i + 20, nastawa_expander4[i]);
      EEPROM.write(i + 30, nastawa_expander5[i]);
      EEPROM.write(i + 40, nastawa_expander8[i]);
      EEPROM.write(i + 50, nastawa_expander9[i]);
      EEPROM.write(i + 60, nastawa_expander9[i]);
   }

    for (int i = 0; i < 5; i++){ // znak że zapisano - mryganie lampek
    expander12.write(255);
    delay(30);
    expander12.write(0);
    delay(30);
    delay(2000);
    }
}

void noteSend(int cmd, int pitch, int velocity) {
  Serial.write(cmd);
  Serial.write(pitch);
  Serial.write(velocity);
}
void noteSendAllNoteOff() {
  Serial.write(0xB3);
  Serial.write(123);
  Serial.write(0);
}

// fonkcja operacjaNaBitach porównuje nastawy przed wciśnienciem WK i po i wysyła odpowiednie komunikaty midi
void operacjaNaBitach(int przed, int po, int ofset){

   if (przed != po){

      for (int i = 0; i < 8; i++){
       if (bitRead(po,i) != bitRead(przed,i)){

           if bitRead(po,i){
              noteSend(cmdOn, i + ofset, 0x45);
            }
            else{
               noteSend(cmdOff, i + ofset, 0x00);
            }
        }
      }
    }
}

// **** Procedura obsługi crescendo *********
void crescendo(){
  // Serial.println("wejscie do procedury crescendo");
  int value;
  int c;
  while ( expander12.digitalRead(7) == HIGH ){

     if (digitalRead(11) == LOW) {
      prog_crescendo();

     }

      if (digitalRead(10) == LOW){ // przycisk 9 włącza zapis nastawien do EPROM
      delay(10);
      cresc_to_EPROM();
      while (digitalRead(10) == LOW) {} // pusta petla zapobiega ponownemu wpisaniu do EPROM
      delay(10);
      }

      zmiana_WK();

     while (c == value) {
     c = value;
     value = analogRead(A0); //Odczytujemy wartość napięcia na pinie A0
     delay(10);
     value = map(value, 0, 1000, 0, 19);//Przeskalowanie wartości
     //value = value / 51;
     zmiana_registrow();
     zmiana_WK();
     // return value;
     }
     c = value;


b = expander1.read();
  expander1.write(cresc_expander1[value]);
    operacjaNaBitach(b, cresc_expander1[value], 36);
b = expander4.read();
  expander4.write(cresc_expander4[value]);
    operacjaNaBitach(b, cresc_expander4[value], 44);
b = expander5.read();
 expander5.write(cresc_expander5[value]);
  operacjaNaBitach(b, cresc_expander5[value], 52);
b = expander8.read();
 expander8.write(cresc_expander8[value]);
  operacjaNaBitach(b, cresc_expander8[value], 60);
b = expander9.read();
  expander9.write(cresc_expander9[value]);
    operacjaNaBitach(b, cresc_expander9[value], 68);
     // Serial.println(value);
     delay(100);

  }
}

// **** Procedura programowania crescendo *********
void prog_crescendo(){
  expander12.write(128+64);

   for (int i=0; i<20; i++){

         delay(20);
         while (digitalRead(8) == HIGH) {
          zmiana_registrow();
          }
         delay(500);

    // odczyt i zapamiętanie nastawy dla 20-stopniowego crescendo
    expander12.write(i+1+64+128);
cresc_expander1[i] = expander1.read();
cresc_expander4[i] = expander4.read();
cresc_expander5[i] = expander5.read();
cresc_expander8[i] = expander8.read();
cresc_expander9[i] = expander9.read();
          delay(500);
   }
expander12.write(0);
delay(1000);
expander12.write(128);
}

// Zapis ustawień crescendo do EPROM
void cresc_to_EPROM() {
    for (int i = 0; i < 20; i++){ // zapis nastaw dla do EPROM
      EEPROM.write(i + 100, cresc_expander1[i]);
      EEPROM.write(i + 125, cresc_expander4[i]);
      EEPROM.write(i + 150, cresc_expander5[i]);
      EEPROM.write(i + 175, cresc_expander8[i]);
      EEPROM.write(i + 200, cresc_expander9[i]);

   }

    for (int i = 0; i < 5; i++){ // znak że zapisano - mryganie lampek
    expander12.write(255);
    delay(200);
    expander12.write(0);
    delay(200);
    }
    delay(2000);

}
// while (digitalRead(7) == LOW) {} //Jeśli przycisk 7 jest wciśnięty program nic nie robi

Credits

Romekmil
15 projects • 12 followers

Comments
