MEGA BREAD - Hank the HexaPod-Updated 5-31-17

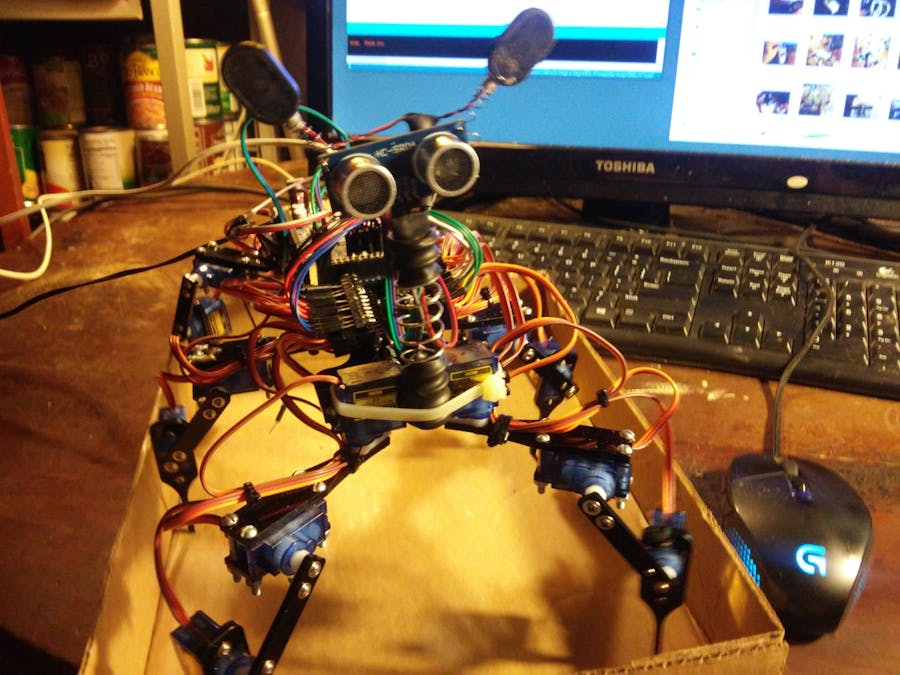

A 6 legged, 18 servo, self guiding time wasting project. MEGA BREAD series #7, Delivery and retrieval from the air project.

AdvancedWork in progress3,785
MEGA BREAD - Hank the HexaPod-Updated 5-31-17

Things used in this project

Hardware components

Arduino Mega 2560
Arduino Mega 2560
×1
Servos (Tower Pro MG996R)
×18
ZX Distance and Gesture Sensor
SparkFun ZX Distance and Gesture Sensor
Any sonic distance device will work
×1

Story

Read more

Schematics

MEGA BREAD - Hank the Hexabot

Assembly diagram

Code

MEGA_BREAD_HANK_THE_HEXABOT

Arduino
/* MEGA BREAD -- SIGHT
###################################
# Datatypes (KEYWORD1)
###################################
NewPing  KEYWORD1
###################################
# Methods and Functions (KEYWORD2)
###################################
ping  KEYWORD2
ping_in KEYWORD2
ping_cm KEYWORD2
ping_median KEYWORD2
ping_timer  KEYWORD2
check_timer KEYWORD2
timer_us  KEYWORD2
timer_ms  KEYWORD2
timer_stop  KEYWORD2
convert_in  KEYWORD2
convert_cm  KEYWORD2
###################################
# Constants (LITERAL1)
###################################*/
#include <NewPing.h>
#define TRIGGER_PIN  53  // Arduino pin tied to trigger pin on the ultrasonic sensor.
#define ECHO_PIN     52  // Arduino pin tied to echo pin on the ultrasonic sensor.
#define MAX_DISTANCE 200 // Maximum distance we want to ping for (in centimeters). Maximum sensor distance is rated at 400-500cm.
NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE); // NewPing setup of pins and maximum distance.

/*SERVO SETUP - MEGA BREAD
  Usable pins on the MEGA
  Servos  analogWrite Pins  Timers used
  1 - 12  not pins 44,45,46 Timer 5
  13 - 24 not pins 11,12,44,45,46 Timers 1 & 5
  24 - 36 not pins 6,7,8,11,12,44,45,46 Timers 1,4 & 5
  37 - 48 not pins 2,3,5,6,7,8,11,12,44,45,46 Timers 1,3,4 & 5*/
#include <Servo.h>
int legCount = 6;
int servoSpeed = 2;
int delayTimeA = 50;
int delayTimeB = 100;
int trueMidPos = 90;
int minPos = 60;
int maxPos = 110;
int midPos = ((maxPos - minPos) / 2) + minPos;
int lPos = midPos;
int rPos = midPos;
int aSectionlSideModifier = 0;
int aSectionrSideModifier = -0;
int bSectionlSideModifier = 0;
int bSectionrSideModifier = -0;
int cSectionlSideModifier = 10;
int cSectionrSideModifier = -10;
Servo LFA;
Servo LFB;
Servo LFC;
int ServoPinLFA = 22;
int ServoPinLFB = 23;
int ServoPinLFC = 24;
Servo LMA;
Servo LMB;
Servo LMC;
int ServoPinLMA = 26;
int ServoPinLMB = 27;
int ServoPinLMC = 28;
Servo LRA;
Servo LRB;
Servo LRC;
int ServoPinLRA = 30;
int ServoPinLRB = 31;
int ServoPinLRC = 32;
Servo RFA;
Servo RFB;
Servo RFC;
int ServoPinRFA = 34;
int ServoPinRFB = 35;
int ServoPinRFC = 36;
Servo RMA;
Servo RMB;
Servo RMC;
int ServoPinRMA = 38;
int ServoPinRMB = 39;
int ServoPinRMC = 40;
Servo RRA;
Servo RRB;
Servo RRC;
int ServoPinRRA = 42;
int ServoPinRRB = 43;
int ServoPinRRC = 44;

void distanceCheck() {
  delay(delayTimeA); // Wait delayTimeB in MS. 29ms should be the shortest delay between pings.
  Serial.print("Ping: ");
  Serial.print(sonar.ping_cm()); // Send ping, get distance in cm and print result (0 = outside set distance range)
  Serial.println("cm");
}


//Head Setup
Servo HeadTwist;
Servo HeadTilt;
int ServoPinHeadTwist = 46;
int ServoPinHeadTilt = 47;

// HEAD TWIST
void headTwist() {
  for (lPos = maxPos; lPos >= minPos; lPos -= servoSpeed) {
//    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
//    constrain(rPos, minPos, maxPos);
    HeadTwist.write(lPos);
//    HeadTilt.write(rPos);
    delay(delayTimeA);
    distanceCheck();
  }

  delay(delayTimeB);
  for (lPos = minPos; lPos <= maxPos; lPos += servoSpeed) {
//    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
//    constrain(rPos, minPos, maxPos);
    HeadTwist.write(lPos);
//    HeadTilt.write(rPos);
    delay(delayTimeA);
    distanceCheck();
  }

}
// HEAD TILT
void headTilt() {
  for (lPos = maxPos; lPos >= minPos; lPos -= servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
//    HeadTwist.write(lPos);
    HeadTilt.write(rPos);
    delay(delayTimeA);
  }

}

void AllLegsFlex() {
  // Forward Leg Swing
  for (lPos = maxPos; lPos >= minPos; lPos -= servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
    LFA.write(lPos);
    LMA.write(rPos);
    LRA.write(lPos);
    RFA.write(rPos);
    RMA.write(lPos);
    RRA.write(rPos);
    LFB.write(lPos);
    LMB.write(rPos);
    LRB.write(lPos);
    RFB.write(rPos);
    RMB.write(lPos);
    RRB.write(rPos);
    LFC.write(lPos);
    LMC.write(rPos);
    LRC.write(lPos);
    RFC.write(rPos);
    RMC.write(lPos);
    RRC.write(rPos);
    delay(delayTimeA);
  }
  // Rearward Leg Swing
  for (lPos = minPos; lPos <= maxPos; lPos += servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
    LFA.write(lPos);
    LMA.write(rPos);
    LRA.write(lPos);
    RFA.write(rPos);
    RMA.write(lPos);
    RRA.write(rPos);
    LFB.write(lPos);
    LMB.write(rPos);
    LRB.write(lPos);
    RFB.write(rPos);
    RMB.write(lPos);
    RRB.write(rPos);
    LFC.write(lPos);
    LMC.write(rPos);
    LRC.write(lPos);
    RFC.write(rPos);
    RMC.write(lPos);
    RRC.write(rPos);
    delay(delayTimeA);
  }
}

void updownLegsFlex() {
  // Upward Leg Swing
  for (lPos = maxPos; lPos >= minPos; lPos -= servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
    LFA.write(trueMidPos);
    LMA.write(trueMidPos);
    LRA.write(trueMidPos);
    RFA.write(trueMidPos);
    RMA.write(trueMidPos);
    RRA.write(trueMidPos);
    LFB.write(lPos + bSectionlSideModifier);
    LMB.write(lPos + bSectionlSideModifier);
    LRB.write(lPos + bSectionlSideModifier);
    RFB.write(rPos + bSectionrSideModifier);
    RMB.write(rPos + bSectionrSideModifier);
    RRB.write(rPos + bSectionrSideModifier);
    LFC.write(lPos + cSectionlSideModifier);
    LMC.write(lPos + cSectionlSideModifier);
    LRC.write(lPos + cSectionlSideModifier);
    RFC.write(rPos + cSectionrSideModifier);
    RMC.write(rPos + cSectionrSideModifier);
    RRC.write(rPos + cSectionrSideModifier);
    delay(delayTimeA);
  }
  // Downward Leg Swing
  for (lPos = minPos; lPos <= maxPos; lPos += servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
    LFA.write(trueMidPos);
    LMA.write(trueMidPos);
    LRA.write(trueMidPos);
    RFA.write(trueMidPos);
    RMA.write(trueMidPos);
    RRA.write(trueMidPos);
    LFB.write(lPos + bSectionlSideModifier);
    LMB.write(lPos + bSectionlSideModifier);
    LRB.write(lPos + bSectionlSideModifier);
    RFB.write(rPos + bSectionrSideModifier);
    RMB.write(rPos + bSectionrSideModifier);
    RRB.write(rPos + bSectionrSideModifier);
    LFC.write(lPos + cSectionlSideModifier);
    LMC.write(lPos + cSectionlSideModifier);
    LRC.write(lPos + cSectionlSideModifier);
    RFC.write(rPos + cSectionrSideModifier);
    RMC.write(rPos + cSectionrSideModifier);
    RRC.write(rPos + cSectionrSideModifier);
    delay(delayTimeA);
  }
}

void tipLegsFlex() {
  // tip out Leg Swing
  for (lPos = maxPos; lPos >= minPos; lPos -= servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
    LFA.write(trueMidPos);
    LMA.write(trueMidPos);
    LRA.write(trueMidPos);
    RFA.write(trueMidPos);
    RMA.write(trueMidPos);
    RRA.write(trueMidPos);
    LFB.write(midPos);
    LMB.write(midPos);
    LRB.write(midPos);
    RFB.write(midPos);
    RMB.write(midPos);
    RRB.write(midPos);
    LFC.write(lPos);
    LMC.write(lPos);
    LRC.write(lPos);
    RFC.write(rPos);
    RMC.write(rPos);
    RRC.write(rPos);
    delay(delayTimeA);
  }
  // tip in Leg Swing
  for (lPos = minPos; lPos <= maxPos; lPos += servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
    LFA.write(trueMidPos);
    LMA.write(trueMidPos);
    LRA.write(trueMidPos);
    RFA.write(trueMidPos);
    RMA.write(trueMidPos);
    RRA.write(trueMidPos);
    LFB.write(midPos);
    LMB.write(midPos);
    LRB.write(midPos);
    RFB.write(midPos);
    RMB.write(midPos);
    RRB.write(midPos);
    LFC.write(lPos);
    LMC.write(lPos);
    LRC.write(lPos);
    RFC.write(rPos);
    RMC.write(rPos);
    RRC.write(rPos);
    delay(delayTimeA);
  }
}

void midLegsFlex() {
  // mid down Leg Swing
  for (lPos = maxPos; lPos >= minPos; lPos -= servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
    LFA.write(trueMidPos);
    LMA.write(trueMidPos);
    LRA.write(trueMidPos);
    RFA.write(trueMidPos);
    RMA.write(trueMidPos);
    RRA.write(trueMidPos);
    LFB.write(midPos);
    LMB.write(midPos);
    LRB.write(midPos);
    RFB.write(midPos);
    RMB.write(midPos);
    RRB.write(midPos);
    LFC.write(lPos);
    LMC.write(lPos);
    LRC.write(lPos);
    RFC.write(rPos);
    RMC.write(rPos);
    RRC.write(rPos);
    delay(delayTimeA);
  }
  // mid up Leg Swing
  for (lPos = minPos; lPos <= maxPos; lPos += servoSpeed) {
    rPos = map(lPos, minPos, maxPos, maxPos, minPos);
    constrain(lPos, minPos, maxPos);
    constrain(rPos, minPos, maxPos);
    LFA.write(trueMidPos);
    LMA.write(trueMidPos);
    LRA.write(trueMidPos);
    RFA.write(trueMidPos);
    RMA.write(trueMidPos);
    RRA.write(trueMidPos);
    LFB.write(midPos);
    LMB.write(midPos);
    LRB.write(midPos);
    RFB.write(midPos);
    RMB.write(midPos);
    RRB.write(midPos);
    LFC.write(lPos);
    LMC.write(lPos);
    LRC.write(lPos);
    RFC.write(rPos);
    RMC.write(rPos);
    RRC.write(rPos);
    delay(delayTimeA);
  }
  delay(delayTimeB);
}

void setup() {
  Serial.begin(9600);
  LFA.attach(ServoPinLFA);
  LMA.attach(ServoPinLMA);
  LRA.attach(ServoPinLRA);
  RFA.attach(ServoPinRFA);
  RMA.attach(ServoPinRMA);
  RRA.attach(ServoPinRRA);
  LFB.attach(ServoPinLFB);
  LMB.attach(ServoPinLMB);
  LRB.attach(ServoPinLRB);
  RFB.attach(ServoPinRFB);
  RMB.attach(ServoPinRMB);
  RRB.attach(ServoPinRRB);
  LFC.attach(ServoPinLFC);
  LMC.attach(ServoPinLMC);
  LRC.attach(ServoPinLRC);
  RFC.attach(ServoPinRFC);
  RMC.attach(ServoPinRMC);
  RRC.attach(ServoPinRRC);
  HeadTwist.attach(ServoPinHeadTwist);
  HeadTilt.attach(ServoPinHeadTilt);
}

void loop() {
  //  AllLegsFlex();
  //delay(delayTimeB);
//  updownLegsFlex();
//delay(delayTimeB);
  // tipLegsFlex();
  //delay(delayTimeB);
  // midLegsFlex();
   headTwist();
   delay(delayTimeB);
//   headTilt();
// delay(delayTimeB);
//   distanceCheck();
// delay(delayTimeB);
}

MEGA BREAD - Hank the Hexabot Code

Nix
Not yet published due to development issues for pickup and delivery of the bot from the air.
No preview (download only).
