Calliope Mini - Grove Shield Stella

Mein erster Erweiterungsport kam gut an. Für meinen 10er Kurs brauche ich ein paar weitere Grovestecker und auch im Forum wird oft nach weiteren Grove-Ports gefragt. In den Osterferien bin ich zufällig über Upverter (kostenlos!) gestolpert. Da war mir klar, dass das Ganze noch etwas besser geht wenn man die Platine profesionell fertigen könnte. Etwas eingelernt und nach einem ersten und zweiten Fehlschlag (Bohrungen zu klein, Steckerbelegung falsch) ...hier nun die aktuelle Version 3.2. Habe diesmal alles lieber nochmal durchgemessen!

Und auch noch ein neuer Name: Stella

Hoppla: Neopixel laufen auch ohne Kondensator wunderbar!

Und die Ports scheinen auch zu laufen. Hier mit dht11 Temperatur- und Feuchtigkeitssensor an P0 (Port4) und OLED-Display an I2C Port1

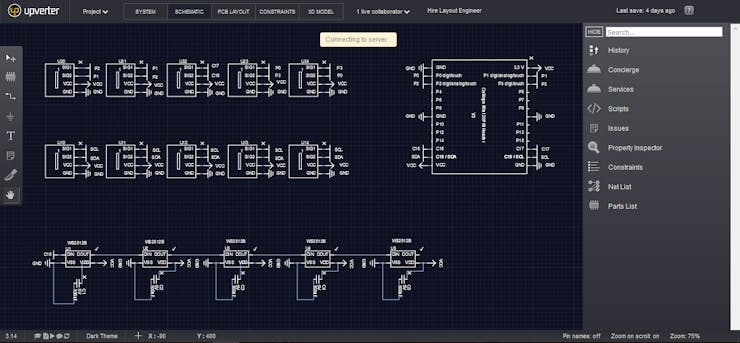

Bauteile laden und verbinden. Calliope Stecker neu definieren, mit Flags verbinden.

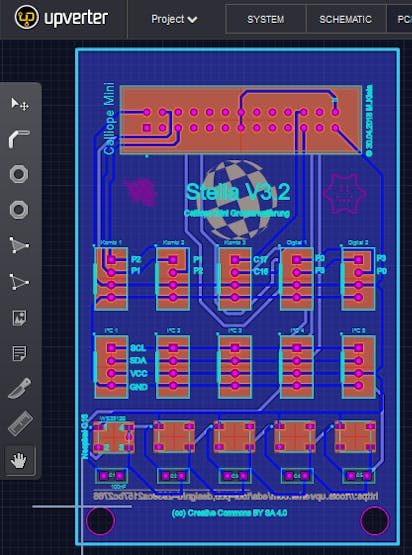

Bauteile platzieren, per Hand routen, Beschriftung hinten und vorne, verkupfern ...

Das ganze Projekt für Euch auf Upverter zum anschauen und bearbeiten.

Oder selbst bestellen bei PCBWAY. (Aber Vorsicht! Es kommen noch Porto, Einfuhrumsatzsteuer und ordentlich DHL-Gebühren dazu)Mit PCBWay habe ich sehr gute Erfahrungen gemacht. Die Platinen haben wirklich TOP Qualität, der Preis trotz Porto und Zoll unschlagbar im Vergleich zu deutscher oder euopäischer Produktion.

(Für die Zollabfertigung einen Screenshot der Bestellung und der Paypalüberweisung bereithalten da der deutsche Zoll die Rechnungen aus China nicht akzeptiert. Außerdem werden die Versandkosten mit versteuert #-( also nicht überrascht sein. Bequeme Zollabfertigung geht wohl nur über DHL. Also besser die höheren Versandkosten in Kauf nehmen bevor das Paket im Nirvana verschwindet. )

Bestückung:

5 x WS2812b RGB LED

10 x Grove Universalbuchse

1 x Wannenstecker 2x13-polig 2,5mm Raster oder wie auch immer Ihr euren Calliope Mini anschließen wollt.

Viel Spaß!

PS: Wer nett anfragt, ich hab noch Platinen übrig oder bestelle bei großer Nachfrage noch einmal. (Mit handgelöteten SMD-LEDs und Grove-Buchsen. Der Preis hier kann variieren je nachdem, wie günstig ich an die Teile komme. Erweiterungsstecker liegt bei, müsst ihr aber selbst an euren Mini löten. Buchse liegt auch bei, kann ich Euch aber auch anlöten, ich muss nur wissen ob unten (wenn bei eurem Mini die Stiftleiste oben angelötet ist) oder oben, so wie auf den Fotos. Preis für eine unbestückte Platine liegt bei 4€. Aktuell noch Platinen in der Version 3.5 mit Callio:bit Pinleiste vorhanden)

Haftungsausschluss

Da das Ganze ein Hobbyprojekt ist, gebe ich keine Garantie auf Funktion oder dass euer Calliope Mini nicht irgendwie beschädigt werden könnte oder eure Wohnung und eure Stadt abbrennt. Ich versichere aber, dass ich alles nach bestem Wissen und Gewissen erstellt habe.
