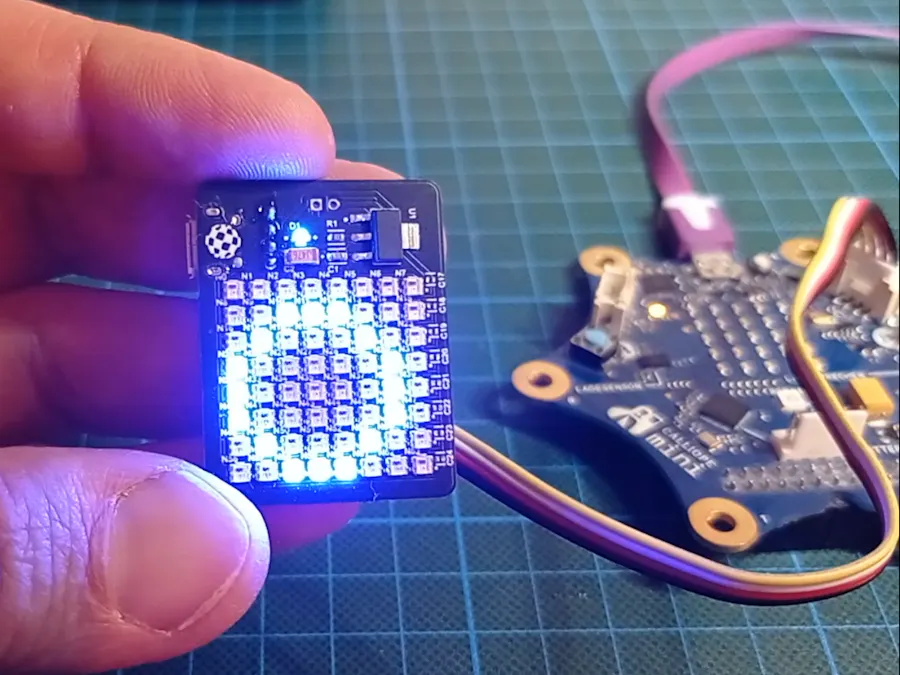

Callimatrix 8x8

Callimatrix 8x8 Neopixelmatrix

Nachdem ich eine Weile mit der 5x5 Neopixelmatrix herumgespielt hatte, war mir die Auflösung für manche Sachen doch etwas zu gering. So sollte es dann eine 8x8 Matrix werden. Das Kitronik zip-tile ist eigentlich schon eine schöne Sache, aber immer noch mit relativ großen WS2812b mini LEDs bestückt. Ganz neu geht es jetzt noch etwas kleiner: WS2812C-2020. Die mini sind 3535 also 3,5 x 3,5 mm und meine Variante 2x2mm. Außerdem sind sie noch besonders sparsam.

Lissajous

Auf der Callimatrix 8x8 lassen sich z.B. die Lissajous-Kurven auf dem Calliope mini (mit dem empfehlenswerten Projekt von Thorsten Kimmeskamp) schon etwas schöner darstellen. (hier das makecode Projekt)

Neopixelmatrix ansteuern #1

Die Neopixellibary ist natürlich die erste Wahl bei RGB-LEDs. Nach dem laden der Erweiterung muss die Matrix initialisiert werden, die Breite festgelegt und dann in die rechte untere Ecke ein roter Punkt gezeichnet werden. Anzeigen lassen nicht vergessen.

Neopixelmatrix ansteuern #2

Um farbige Bilder auf die LEDmatrix zu bringen habe ich ein Paket aufbauend auf der Neopixellibary erstellt.

Neopixelmatrix ansteuern #3

Um eine Laufschrift auf der Matrix anzeigen zu lassen kann man z.B. dieses an den mini angepasste Paket vom kitronik zip-tile verwenden.

Neopixelmatrix ansteuern #4

Es gibt noch eine 4. sehr coole Variante mit Expressive Pixels um Animationen abzuspielen, die zeige ich aber dann bei der 16x16 Matrix.

Wo gibt es das Board?

Manchmal trenne ich mich von einigen Boards, da ich z.B. immer 5 produzieren lassen muss. Ansonsten gibt es hier nun alle benötigten Dateien. Vorgehensweise genau wie im Projekt zur Callimatrix 5x5 natürlich aber mit den drei unten hochgeladenen Dateien.

Hier die korrekte Teileplatzierung.
