Range of Securities

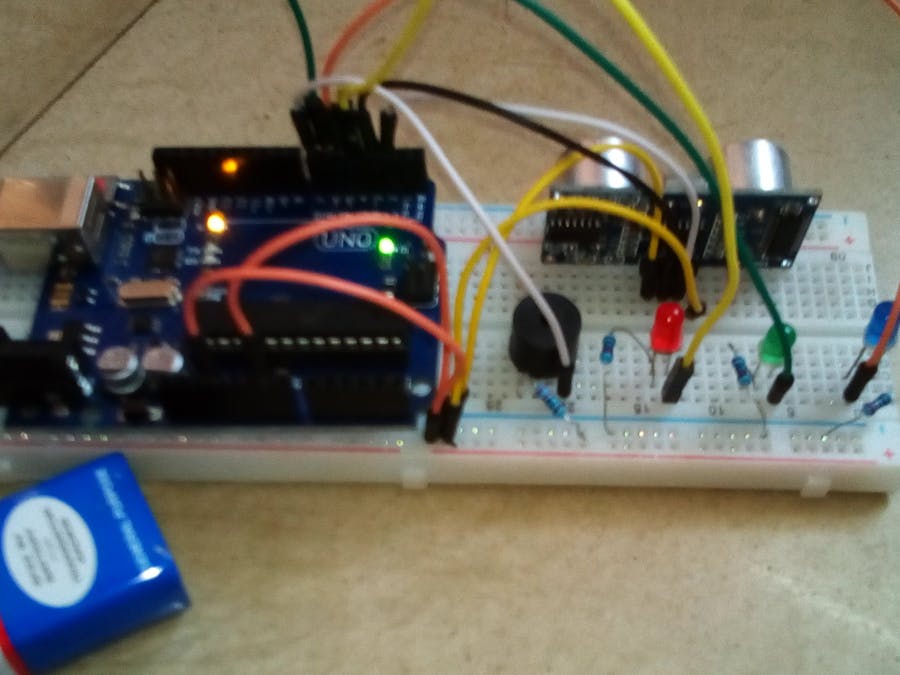

Combination of an Arduino Uno and ultrasonic sensor for security in different ranges.

BeginnerFull instructions provided605
Range of Securities

Things used in this project

Hardware components

Arduino UNO
Arduino UNO
×1
Ultrasonic Sensor - HC-SR04 (Generic)
Ultrasonic Sensor - HC-SR04 (Generic)
×1
LED (generic)
LED (generic)
×3
Buzzer
Buzzer
×1
Resistor 1k ohm
Resistor 1k ohm
×1
Breadboard (generic)
Breadboard (generic)
×1

Software apps and online services

Arduino IDE
Arduino IDE

Story

Read more

Schematics

Circuit

Connect by this guide

Code

Code

C#
Just type the code in the arduino ide and upload it.
#define trigPin 2
#define echoPin 3
#define LEDlampRed 4
#define LEDlampYellow 5
#define LEDlampGreen 6
#define soundbuzzer 7
int sound = 500;

void setup() {
Serial.begin (9600);
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
pinMode(LEDlampRed, OUTPUT);
pinMode(LEDlampYellow, OUTPUT);
pinMode(LEDlampGreen, OUTPUT);
pinMode(soundbuzzer, OUTPUT);
}
void loop() {
long durationindigit, distanceincm;
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
durationindigit = pulseIn(echoPin, HIGH);
distanceincm = (durationindigit/5) / 29.1;

if (distanceincm < 50) {
digitalWrite(LEDlampGreen, HIGH);
}
else {
digitalWrite(LEDlampGreen, LOW);
}

if (distanceincm < 20) {
digitalWrite(LEDlampYellow, HIGH);
}
else {
digitalWrite(LEDlampYellow,LOW);
}
if (distanceincm < 5) {
digitalWrite(LEDlampRed, HIGH);
sound = 1000;
}
else {
digitalWrite(LEDlampRed,LOW);
}

if (distanceincm > 5 || distanceincm <= 0){
Serial.println("Outside the permissible range of distances");
noTone(soundbuzzer);
}
else {
Serial.print(distanceincm);
Serial.println(" cm");
tone(soundbuzzer, sound);
}

delay(300);
}
