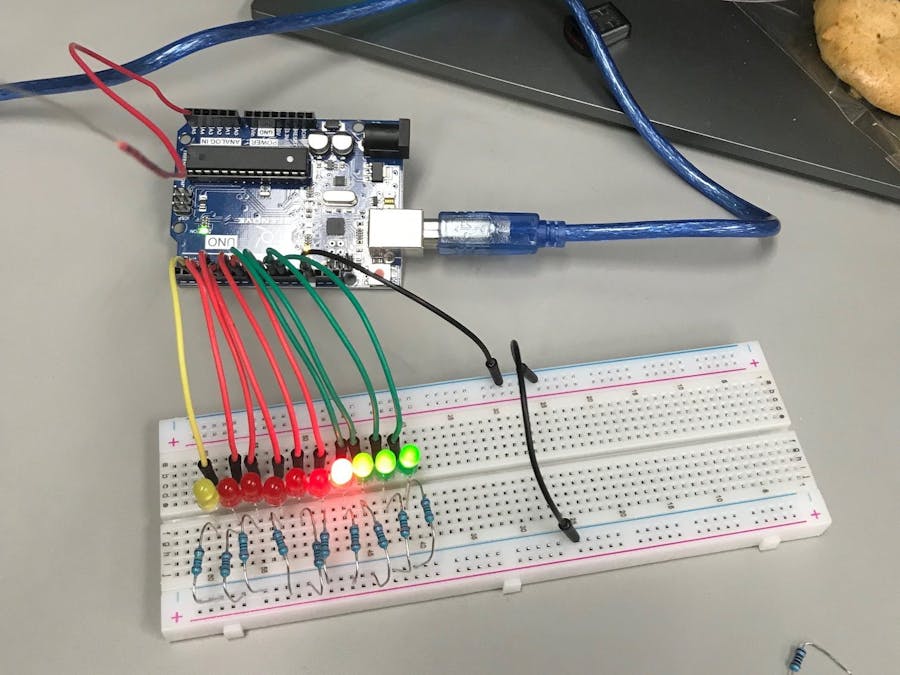

Ghost Detector (Project 6)

The lights will turn on sequentially based on the amount of EMF generated on the antenna.

Ghost Detector (Project 6)

Things used in this project

Code

ghost_Detector_code.ino

C/C++
#define NUMREADINGS 25 // Raise number to increase data smoothing
int senseLimit = 1023; // Raise number to decrease sensitivity of                         // the antenna (up to 1023 max)
int probePin = 5; // Set analog pin 5 as the antenna pin
int val = 0;      // Reading from probePin
// Pin connections to LED bar graph with resistors in series
int LED1 = 11;
int LED2 = 10;
int LED3 = 9;
int LED4 = 8;
int LED5 = 7;
int LED6 = 6;
int LED7 = 5;
int LED8 = 4;
int LED9 = 3;
int LED10 = 2;
int readings[NUMREADINGS]; // Readings from the analog input
int index = 0;             // Index of the current reading
int total = 0;             // Running total
int average = 0;           // Final average of the probe reading

void setup() {
  pinMode(2, OUTPUT); // Set LED bar graph pins as outputs
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);

       for (int i = 0; i < NUMREADINGS; i++)
       readings[i] = 0; // Initialize all readings to 0
}

void loop() {
  val = analogRead(probePin); // Take a reading from probe
  if (val >= 1) {             // If the reading isn't zero, proceed
    val = constrain(val, 1, senseLimit); // If the reading is higher than the current senseLimit value, update senseLimit value with higher reading
    val = map(val, 1, senseLimit, 1, 1023); // Remap the constrained
                                             // value within a 1 to 1023 range
    total -= readings[index]; // Subtract the last reading
    readings[index] = val;    // Read from the sensor
    total += readings[index]; // Add the reading to the total
    index = (index + 1);      // Advance to the next index
    if (index >= NUMREADINGS) // If we're at the end of the array
    index = 0;              // loop around to the beginning
    average = total / NUMREADINGS; // Calculate the average reading
     if (average > 50) { // If the average reading is higher than 50
      digitalWrite(LED1, HIGH); // turn on the first LED
      }
      else {                        // If it's not
        digitalWrite(LED1, LOW);    // turn off that LED
        }
        if (average > 150) {          // And so on
          digitalWrite(LED2, HIGH);
          }
          else {
            digitalWrite(LED2, LOW);
            }
            if (average > 250) {
              digitalWrite(LED3, HIGH);
              }
              else {
                digitalWrite(LED3, LOW);
                }
                if (average > 350) {
                  digitalWrite(LED4, HIGH);
                  }
                  else {
                    digitalWrite(LED4, LOW);
                    }
                    if (average > 450)
                    {
                      digitalWrite(LED5, HIGH);
                      }
                      else {
                        digitalWrite(LED5, LOW);
                        }
                        if (average > 550) {
                          digitalWrite(LED6, HIGH);
                          }
                          else {
                            digitalWrite(LED6, LOW);
                            }
                            if (average > 650) {
                              digitalWrite(LED7, HIGH);
                              }
                              else {
                                digitalWrite(LED7, LOW);
                                }
                                if (average > 750) {
                                  digitalWrite(LED8, HIGH);
                                  }
                                  else {
                                    digitalWrite(LED8, LOW);
                                    }
                                    if (average > 850) {
                                      digitalWrite(LED9, HIGH);
                                      }
                                      else {
                                        digitalWrite(LED9, LOW);
                                        }
                                        if (average > 950) {
                                          digitalWrite(LED10, HIGH);
                                          }
                                          else {
                                            digitalWrite(LED10, LOW);
                                            }    Serial.println(val);   // Use output to aid in calibrating
                                            }
      }
