발 보호 라이트

어두울 때 발을 안다치게 일정 사거리내에 들어올 시 불빛이 켜진다.

BeginnerShowcase (no instructions)1 hour41

Things used in this project

Hardware components

Jumper wires (generic)

Arduino UNO

Breadboard (generic)

3.7 V LiPo Battery

Ultrasonic Sensor - HC-SR04 (Generic)

LED (generic)

Software apps and online services

Arduino IDE

Hand tools and fabrication machines

Hot glue gun (generic)

우드락

커터칼

자

Story

1 / 2

초기 디자인 구성(일정 거리 내에 들어올 시 led가 켜짐).

차승민(소프트웨어)이 프로그램을 찾는 과정.

차승민(소프트웨어)가 찾은 아두이노 구성 사진.

1 / 2

찾은 구성 정보를 바탕으로 직접 구성하는 과정.

아두이노에 적용할 코드.

코드를 적용하고 완성한 모습.

중간점검.

1 / 3

천수민(디자이너)이 조규찬(용병 디자이너)과 함께 우드락으로 뼈대를 제작.

만든 뼈대로 조립하는 모습.

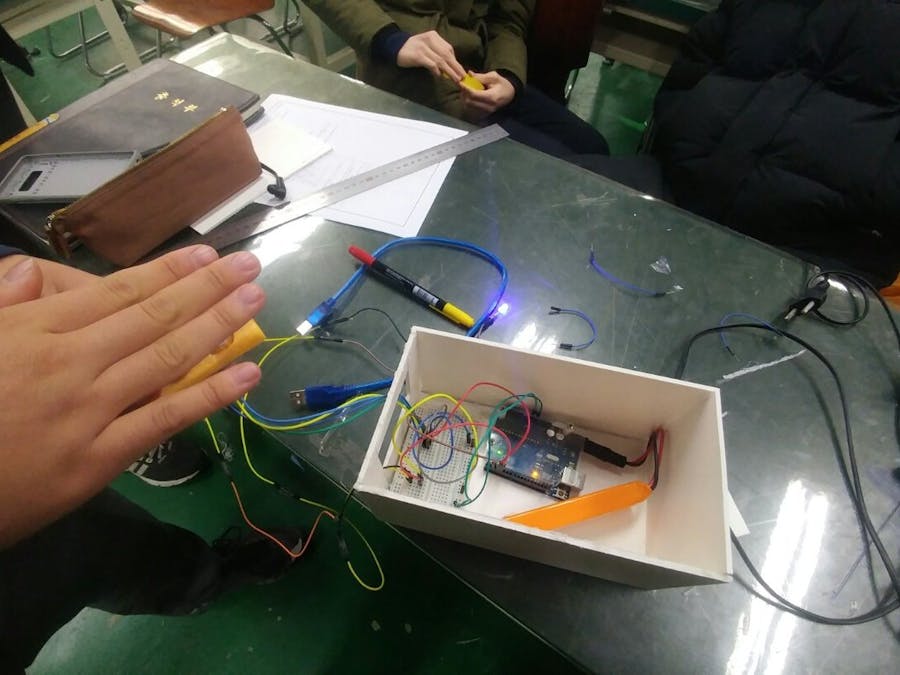

완성.

Code

led 초음파 센서

#define TRIG_PIN 2
#define ECHO_PIN 3
#define LED_PIN 4

void setup() {
  pinMode(TRIG_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
}

void loop()
{
  int distance = 0;

  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);
  distance = pulseIn(ECHO_PIN, HIGH)/58.2; /* 센치미터(cm) */

   /* 10cm 이내로 접근 시 LED를 켠다 */
  if (distance <= 10) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }
}


출처: http://gent.tistory.com/68 [젠트의 프로그래밍 세상]
