Bando IoT

Bando IoT adalah bando yang terdapat lampu yang dapat menyala dengan kontrol jarak jauh via internet.

IntermediateProtip2 hours132

Things used in this project

Hardware components

Espressif ESP8266 ESP-12E

AA Batteries

SparkFun FTDI Basic Breakout - 3.3V

LED (generic)

Software apps and online services

Arduino IDE

API agnosthings

Story

Halo semua, di kesempatan kali ini saya akan share sebuah project yang saya namai Bando IoT. Kenapa bando IoT? karena bando yang dibuat ini ada lampu yang dapat menyala jika ada perintah yang diberikan secara online atau via internet.

oke, langsung saja ke alat dan bahan yang digunakan:

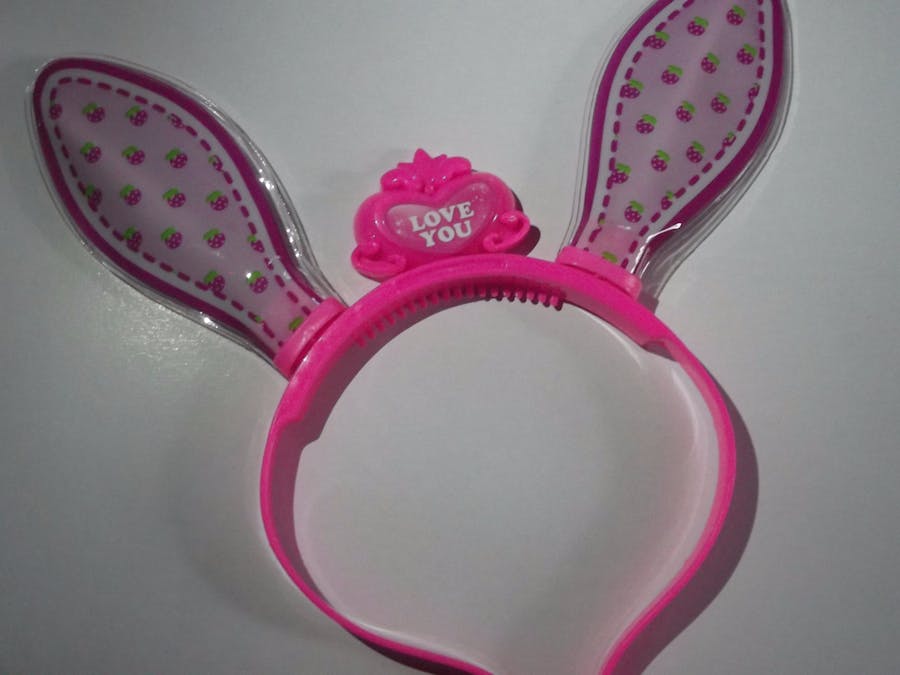

pertama adalah bando itu sendiri. bando yang ada lampu seperti ini dapat kita temukan di toko2 mainan atau aksesoris cewek.

yang kedua adalah esp 8266 versi 7, modul yang cukup kecil dan terbilang murah.

lalu yang selanjutnya adalah power supply yang saya gunakan di sini adalah 2 buah baterai AAA.

FTDI basic sebagai downloader sketch ke modul esp ini.

Proses pembuatannya adalah sebagai berikut:

Buat API di agnosthings.com untuk project ini, tutorial lengkap untuk pembuatan API di agnosthings dapat dilihat di http://dirakit.com/30

Download sketch untuk memprogram ESP 8266 07 di https://goo.gl/EoOVyX

Buka sketch tersebut dengan Arduino IDE lalu edit bagian SSID dan password wifi sesuai yang digunakan dan copykan url API last feed dari agnosthings.com yang telah dibuat pada sketch

Download sketch pada ESP 8266 07

Rangkai ESP dengan baterai AAA (catu daya 3 volt) dan lampu LED yang akan dipasang pada bando seperti skema berikut ini:

Coba nyalakan lampu LED pada rangkaian bando IoT ini dengan mengirim data (perintah) untuk menyalakan ke API agnosthings.com

Jika sudah nyala, lalu pasang rangkaian pada bando

Buat aplikasi mobile untuk mengirim perintah menyalakan dan mematikan bando dengan intel XDK, untuk bando yang saya buat ini anda bisa download aplikasinya di sini https://goo.gl/o7wxOV , atau dapat juga dengan mendownload file https://goo.gl/LNXoOd lalu buka index.html

klik On dan OFF pada aplikasi untuk menyalakan bando

bando iot

#include <ESP8266WiFiMulti.h>
#include <ESP8266HTTPClient.h>

ESP8266WiFiMulti WiFiMulti;

int lampuBando = 13; //pin pada lampu adalah pin 13

void setup()
{
    Serial.begin(9600);

    WiFiMulti.addAP("SSID", "PASSWORD"); //nama wifi dan password wifi

    pinMode(lampuBando, OUTPUT);
    digitalWrite(lampuBando, LOW);
}

void loop()
{
    if((WiFiMulti.run() == WL_CONNECTED))
    {
        HTTPClient http;

        http.begin("http://agnosthings.com/9e82492c-5081-11e6-8001-005056805279/field/last/feed/591/bandoNyala"); //copy paste URL API Last feed dari agnosthings.com

        int httpCode = http.GET();

        if(httpCode > 0)
        {

            Serial.printf("[HTTP] GET... code: %d\n", httpCode);

            if(httpCode == HTTP_CODE_OK)
            {
                String json = http.getString();
                Serial.println(json);

                if(json == "{\"value\":\"bandoNyala\",\"code\":200}"){
                    digitalWrite(lampuBando, HIGH); //Lampu LED pada bando akan menyala
                    delay(5000);
                }
                else{
                   digitalWrite(lampuBando, LOW);
                }
            }

        } else {
            Serial.printf("[HTTP] GET... failed, error: %s\n", http.errorToString(httpCode).c_str());
        }
        http.end();
    }

    delay(2000);
}
