Habibi Mustafa

Published August 3, 2017 © CC BY

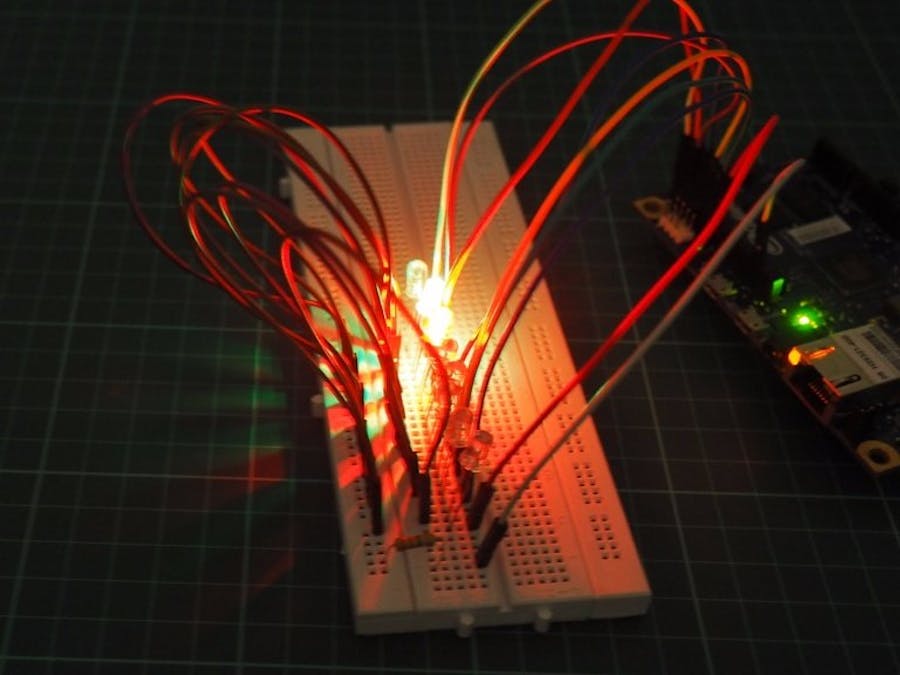

LED berjalan menggunakan Intel Galileo

BeginnerProtip30 minutes20

Things used in this project

Hardware components

Intel Galileo Gen 1

LED (generic)

Resistor 221 ohm

Breadboard (generic)

USB-A to Micro-USB Cable

Jumper wires (generic)

Software apps and online services

Arduino IDE

Story

LED berjalan merupakan deretan LED yang nyalanya berurutan dan bergantian. Pada proyek kali ini, kita akan membuat deretan 8 buah LED yang nyalanya kita atur dengan menggunakan Intel Galileo. Tenang, proyek ini cukup mudah kok, karena kita hanya menggunakan Intel Galileo tanpa sistem operasi. Intel Galileo hanya difungsikan seperti Arduino pada proyek kali ini.

Kalau ditelaah lebih lanjut, selain kita dapat belajar merangkai komponen pada project board, kita juga dapat belajar tentang pemrograman. Proyek ini merupakan sarana yang dapat kita manfaatkan untuk belajar memahami alur program, berlatih digital output dan memahami delay().

Berikut langkah-langkah membuatnya

Menyiapkan peralatan dan komponen

Sama seperti setiap langkah pada proyek lain, pertama kali yang kita lakukan adalah menyiapkan perlengkapan dan komponen yang kita butuhkan. Tak hanya perlengkapan dalam bentuk fisik yang perlu disiapkan kali ini, tetapi perlengkapan berupa software juga diperlukan.

Untuk lebih jelasnya lihat daftar perlengkapan dan komponen dibawah ini:

Komponen dan perlengkapan berbentuk hardware

1 / 6 • 8 buah LED 5mm

Perlengkapan berbentuk Software

Untuk software, kita hanya perlu menginstal Arduino IDE yang mendukung pemrograman untuk Intel Galileo. Silahkan unduh di laman Intel Developer Zone. Kemudian setelah diunduh silakan anda install, yang perlu diingat anda memerlukan koneksi internet dalam penginstalannya.

Menyusun rangkaian LED Berjalan

Langkah selanjutnya adalah menyusun bentuk fisik dari LED berjalan. Untuk mempermudah perangkaian, silahkan ikuti skema berikut ini:

Untuk lebih mudahnya bisa dilihat seperti gambar di bawah ini.

Hubungkan komponen-komponen seperti LED, Resistor, dan Intel Galileo dengan menggunakan kabel jumper. Berikut ini salah satu contoh pemasangannya:

Pasangkan terlebih dahulu LED pada papan roti

Pasangkan resistor pada kutup negatif papan roti yang kita gunakan

Hubungkan kaki negatif seluruh LED dengan kutup negatif papan roti

Hubungkan kaki positif seluruh LED dengan pin-pin digital pada Intel Galileo dari pin 0 sampai pin 7 secara berurutan, dan kaki resistor dengan pin ground.

Memulai program Intel Galileo

Setelah rangkaian selesai, tahap selanjutnya adalah memulai program Intel Galileo sebagai sistem LED berjalan.

Buka aplikasi Arduino IDE yang anda miliki.

Hidupkan Intel Galileo dengan cara memasang kabel power dan menghubungkannya ke komputer atau kepala charger. Lalu, hubungkan Intel Galileo dengan komputer menggunakan Kabel data.

Set Board digunakan, dengan memilih Tools, lalu pilih Board, lalu pilih Intel Galileo sesuaikan dengan board yang anda gunakan. Jika anda menggunakan Intel Galileo Gen 1 maka pilih Intel Galileo saja, akan tetapi jika anda menggunakan Intel Galileo Gen 2 maka gunakan Intel Galileo Gen2.

Set Port yang digunakan, dengan memilih Tools, lalu pilih Port, dan pilih COM yang digunakan.

1 / 2 • Setting Board

Salin kode program.

Klik tombol Upload.

Maka LED Berjalan akan menyala. LED akan bersinar secara bergantian.

Untuk belajar pemrograman, anda dapat mengganti variasi delay, susunan led, dan lainnya.

Nah, cukup mudah bukan? Kalian bisa membuatnya sendiri dirumah dengan mengikuti tahap-tahap diatas. Jika ada pertanyaan, silahkan comment dibawah ini ya.

Dirakit. Just make it!

Kode Program

void setup() {
  pinMode(0, OUTPUT);
  pinMode(1, OUTPUT);
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);

}

void loop() {
  int tunnggu = 250;
  digitalWrite(0, HIGH);
  digitalWrite(7, LOW);
  delay (tunggu);
  digitalWrite(1, HIGH);
  digitalWrite(0, LOW);
  delay (tunggu);
  digitalWrite(2, HIGH);
  digitalWrite(1, LOW);
  delay (tunggu);
  digitalWrite(3, HIGH);
  digitalWrite(2, LOW);
  delay (tunggu);
  digitalWrite(4, HIGH);
  digitalWrite(3, LOW);
  delay (tunggu);
  digitalWrite(5, HIGH);
  digitalWrite(4, LOW);
  delay (tunggu);
  digitalWrite(6, HIGH);
  digitalWrite(5, LOW);
  delay (tunggu);
  digitalWrite(7, HIGH);
  digitalWrite(6, LOW);
  delay (tunggu);
}
