El presente proyecto está destinado a la fijación de una regleta de 6 enchufes para una mesa de estudio.
PROYECTO DE BASE DE ENCHUFES MÚLTIPLE PARA MESA DE CLASEEl presente proyecto está realizado para la fijación de una regleta de tomas de corriente en una mesa de estudio.
Comenzamos creando el diseño con el programa Fusion 360, este diseño es fácil y sencillo para facilitar la fijación de la base de enchufes a la mesa en cuestión.
La regleta de enchufes a utilizar es de la marca BULTMEIER, ref: 6620003005, (proveedor Saltoki) y 5m de manguera de 3x1, 5 mm2 y con clavija aérea 230v.
Para la fijación de la regleta a la pieza, utilizamos 2 tornillos de cabeza hexagonal de M-3 x 35 mm.
Para la unión entre piezas impresas, utilizamos inserts, tornillos y arandelas de métricas 3 y 4.
Por medio del programa Ultimaker Cura preparamos la impresión, es necesario exportar el archivo en STL.
La impresora a utilizar para llevar a cabo esta impresión es la Artillery Genius con el tipo de plástico PLA.
El tiempo estimado para la impresión es de unas 7 horas divididas en 2 sesiones de 3, 5 horas, (2 piezas por sesión).

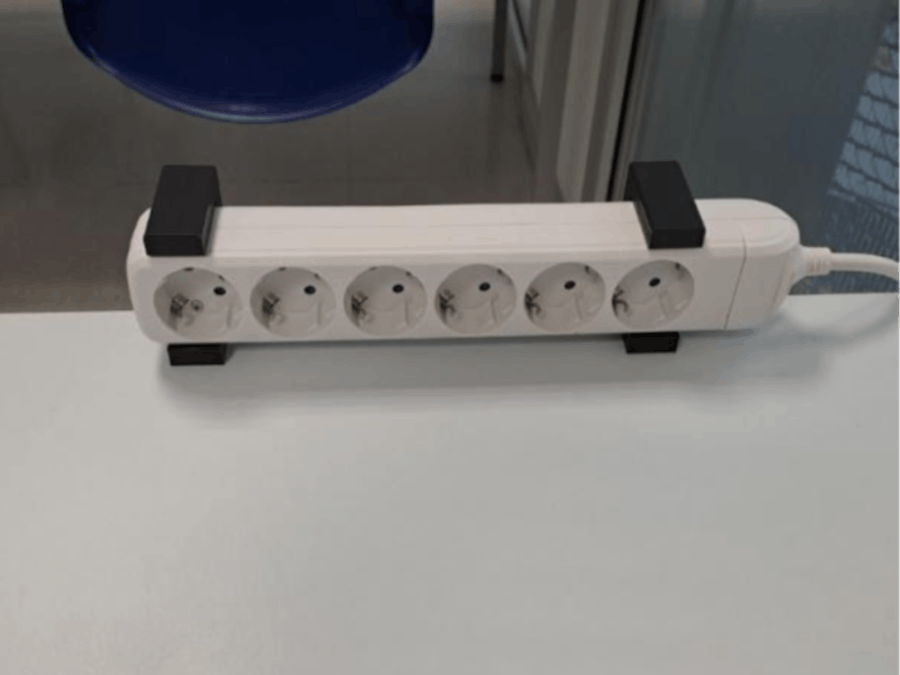

A continuación se detallan con las fotografías como quedan los soportes haciendo su trabajo de fijación.
