BrainForce

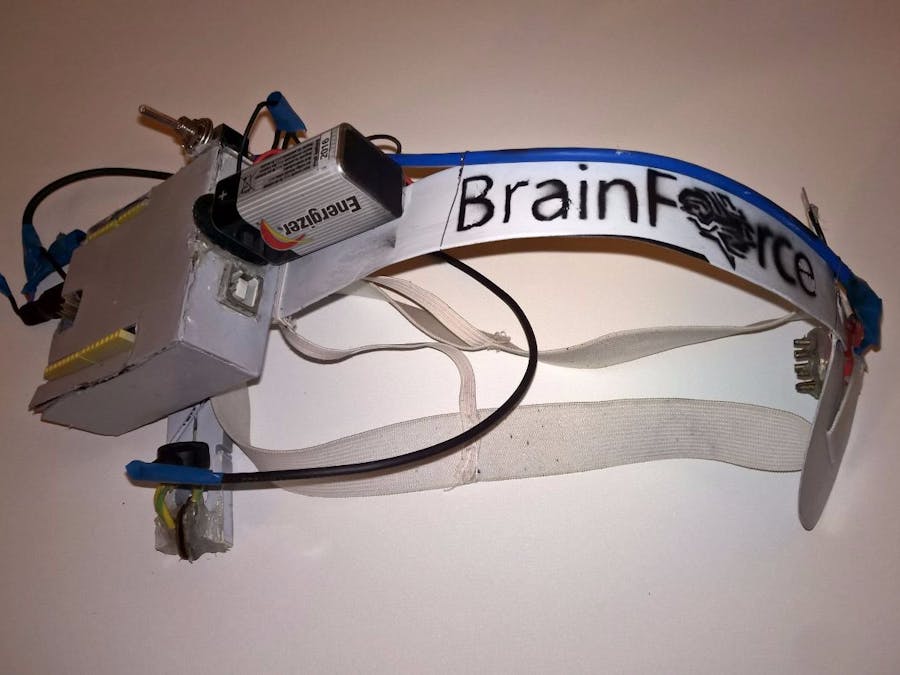

A wireless headset which allows you to control devices through cerebral waves. It works with two sensors and a Bluetooth shield.

AdvancedShowcase (no instructions)30 days3,008
BrainForce

Things used in this project

Hardware components

ADS1292R ECG/Respiration Shield for Arduino- v2
ProtoCentral ADS1292R ECG/Respiration Shield for Arduino- v2
this shield allows to perform signals via hardware and pick up them from the cerebral cortex, splitting out them in two different channels.
×1
Arduino UNO & Genuino UNO
Arduino UNO & Genuino UNO
×2
Dual H-Bridge motor drivers L293D
Texas Instruments Dual H-Bridge motor drivers L293D
×1
DC motor (generic)
×1
HC-05 bluetooth module for arduino
×2
g.sahara
×1
Slide Switch
Slide Switch
×1
9V battery (generic)
9V battery (generic)
×3
Wire Cable - By the Foot
OpenBuilds Wire Cable - By the Foot
×1
elastic
×1

Software apps and online services

Arduino IDE
Arduino IDE
processing IDE

Hand tools and fabrication machines

3D Printer (generic)
3D Printer (generic)
welder

Story

Read more

Schematics

Brainforce headset circuit

Senza titolo 1 6hidbfhd8y

BrainForce car circuit

Untitled sketch 2 bb ipgp6avt1m

Documentazione sulle BCI

During tests

Code

BrainForce car code

C/C++
//Realizzato da Daniel Rossi
//5C Blaise Pascal - informatico
//Reggio Emilia 06-04-2017
#include <ads1292r.h>
#include <SPI.h>
#include <arduinoFFT.h>
#include <SoftwareSerial.h>
//bluetooth settings
#define PinRx 10
#define PinTx 9
SoftwareSerial BT(PinRx,PinTx);

ads1292r ADS1292 ;
arduinoFFT FFT = arduinoFFT();

const uint16_t samples = 32;//This value MUST ALWAYS be a power of 2
const int I_SottoCamp = 32, I_Camp = 128;


char *SPI_RX_Buff_Ptr;
byte Campioni_Rosso[I_Camp], Campioni_Nero[I_Camp], Campioni_Blu[I_Camp],  SPI_RX_Buff[9];
double *DATA, *IMAG, *ALPHA, media, somma, soglia, mediatot, sommatot;
double SottoCamp_Rosso[I_SottoCamp], SottoCamp_Nero[I_SottoCamp], SottoCamp_Blu[I_SottoCamp], filtrato[I_SottoCamp], vImag[I_SottoCamp], Alpha[9], Power[9];
int i, k, conta, contamedie;

unsigned long utemp;
signed long stemp;

void ResetImag() {
  for (i = 0; i < I_SottoCamp; i++) {
    vImag[i] = 0;
  }
}

void setup() {

  // initalize the  data ready and chip select pins:
  pinMode(ADS1292_DRDY_PIN, INPUT);  //6
  pinMode(ADS1292_CS_PIN, OUTPUT);    //7
  pinMode(ADS1292_START_PIN, OUTPUT);  //5
  pinMode(ADS1292_PWDN_PIN, OUTPUT);  //4

  pinMode(PinRx, INPUT);
  pinMode(PinTx, OUTPUT);
  BT.begin(38400);
  Serial.begin(56700);  // Baudrate for serial communica
  //initalize ADS1292 slave
  ADS1292.ads1292_Init();
  //ADS1292.ads1292_Reset();

  soglia = 0 ;
  mediatot = 0;
  contamedie = 0;
  sommatot = 0;
  ResetImag();
}

signed long shifting(volatile byte val1, volatile byte val2, volatile byte val3) {
  utemp = (unsigned long) ((val1 << 16) | (val2 << 8) | val3);
  utemp = (unsigned long) (utemp << 8);
  stemp = (signed long) (utemp);
  stemp = (signed long) (stemp >> 8);
  return stemp;
}


void loop() {
  /* creo 3 vettori contenenti 32 campioni ognuno
      campioni_Ref è il vettore che contiene i valori di riferimento per poi filtrare i segnali
      Campioni_Rosso è il vettore che contiene i valori del sensore rosso
      Campioni_Blu è il vettore che contiene i valori del sensore blu
  */

  for (i = 0; i < I_Camp; i++) {

    if ((digitalRead(ADS1292_DRDY_PIN)) == LOW)
    {
      SPI_RX_Buff_Ptr = ADS1292.ads1292_Read_Data();
      for (k = 0; k < 9; k++) {
        SPI_RX_Buff[k] =  *(SPI_RX_Buff_Ptr + k);
      }
    }
    //nero
    Campioni_Nero[i] = shifting(SPI_RX_Buff[0], SPI_RX_Buff[1], SPI_RX_Buff[2]);
    //blu
    Campioni_Blu[i] = shifting(SPI_RX_Buff[3], SPI_RX_Buff[4], SPI_RX_Buff[5]);
    //rosso
    Campioni_Rosso[i] = shifting(SPI_RX_Buff[6], SPI_RX_Buff[7] , SPI_RX_Buff[8]);

  }
  //sottocampiono il vettore della media del segnale

  k = 0;
  for (i = 0; i < I_Camp; i += 4) {
    SottoCamp_Rosso[k] = ((double)(Campioni_Rosso[i] )) * 1.0;
    SottoCamp_Blu[k] = ((double)(Campioni_Blu[i] )) * 1.0;
    SottoCamp_Nero[k] = ((double)(Campioni_Nero[i] )) * 1.0;
    filtrato[k] = SottoCamp_Rosso[k]  - SottoCamp_Blu[k];
    k++;
  }

  DATA = filtrato;
  IMAG = vImag;

  /*
     svolgo la trasformata di fourier per il vettore finale ottenuto
     in modo da passare il segnale dal dominio del tempo al dominio delle frequenze
  */

  FFT.Windowing(DATA, samples, FFT_WIN_TYP_HAMMING, FFT_FORWARD);
  FFT.Compute(DATA, IMAG, samples, FFT_FORWARD);


  k = 0;
  for (i = 0; i < I_SottoCamp; i++) {
    if ((vImag[i] > 150) || (vImag[i] < -150)) ResetImag();
    if ((i >= 16) && (i <= 24)) {
      Alpha[k] = filtrato[i];
      k++;
    }
  }
  conta = 0;
  somma = 0;

  for (i = 0; i < 9; i++) {
    Power[i] = (double) pow(Alpha[i], 2)  ;
    if (Power[i] > 400000)
      Power[i] = 0;
    else {
      somma += Power[i];
    }
  }
  media = somma / 9;
  contamedie++;
  sommatot += media;
  mediatot = sommatot / contamedie;
  if (contamedie >= 50) {
    contamedie = 1;
    sommatot = mediatot;
  }
  if (mediatot >= soglia) {
    BT.write('1');

  }
  else {
    BT.write('0');
  }
  Serial.println(BT.available());



}   //chiusura void loop

BrainForce analysis code

C/C++
//Realizzato da Daniel Rossi
//5C Blaise Pascal - informatico
//Reggio Emilia 06-04-2017
#include <ads1292r.h>
#include <SPI.h>
#include <arduinoFFT.h>

ads1292r ADS1292 ;
arduinoFFT FFT = arduinoFFT();

const uint16_t samples = 32;//This value MUST ALWAYS be a power of 2
const int I_SottoCamp = 32, I_Camp = 128;

//imposta pacchetto da inviare via seriale
uint8_t DataPacketHeader[15], *PACKET;
volatile char DataPacketFooter[2];
volatile int datalen = 135;
uint8_t data_len = 8;

//Packet format
#define  CES_CMDIF_PKT_START_1   0x0A
#define CES_CMDIF_PKT_START_2   0xFA
#define CES_CMDIF_TYPE_DATA   0x02
#define CES_CMDIF_PKT_STOP    0x0B

char *SPI_RX_Buff_Ptr;
byte Campioni_Rosso[I_Camp], Campioni_Nero[I_Camp], Campioni_Blu[I_Camp],  SPI_RX_Buff[9];
double *DATA, *IMAG, *ALPHA, media, somma, soglia, mediatot, sommatot;
double SottoCamp_Rosso[I_SottoCamp], SottoCamp_Nero[I_SottoCamp], SottoCamp_Blu[I_SottoCamp], filtrato[I_SottoCamp], vImag[I_SottoCamp], Alpha[9], Power[9];
int i, k, conta, contamedie;

unsigned long utemp;
signed long stemp;

void ResetImag() {
  for (i = 0; i < I_SottoCamp; i++) {
    vImag[i] = 0;
  }
}

void setup() {

  // initalize the  data ready and chip select pins:
  pinMode(ADS1292_DRDY_PIN, INPUT);  //6
  pinMode(ADS1292_CS_PIN, OUTPUT);    //7
  pinMode(ADS1292_START_PIN, OUTPUT);  //5
  pinMode(ADS1292_PWDN_PIN, OUTPUT);  //4

  Serial.begin(56700);  // Baudrate for serial communica
  //initalize ADS1292 slave
  ADS1292.ads1292_Init();
  //ADS1292.ads1292_Reset();

  DataPacketHeader[0] = CES_CMDIF_PKT_START_1;
  DataPacketHeader[1] = CES_CMDIF_PKT_START_2;
  DataPacketHeader[2] = (datalen);
  DataPacketHeader[3] = (datalen >> 8);
  DataPacketHeader[4] = CES_CMDIF_TYPE_DATA;

  DataPacketFooter[0] = 0x00;
  DataPacketFooter[1] = CES_CMDIF_PKT_STOP;

  ResetImag();
}

signed long shifting(volatile byte val1, volatile byte val2, volatile byte val3) {
  utemp = (unsigned long) ((val1 << 16) | (val2 << 8) | val3);
  utemp = (unsigned long) (utemp << 8);
  stemp = (signed long) (utemp);
  stemp = (signed long) (stemp >> 8);
  return stemp;
}

void feedBodyPacchetto(uint8_t pacchetto[15], volatile double dato[9]) {
  for (i = 5; i < 15; i++) {
    pacchetto[i] = dato[i - 5];
  }
}




void loop() {
  /* creo 3 vettori contenenti 32 campioni ognuno
      campioni_Ref è il vettore che contiene i valori di riferimento per poi filtrare i segnali
      Campioni_Rosso è il vettore che contiene i valori del sensore rosso
      Campioni_Blu è il vettore che contiene i valori del sensore blu
  */

  for (i = 0; i < I_Camp; i++) {

    if ((digitalRead(ADS1292_DRDY_PIN)) == LOW)
    {
      SPI_RX_Buff_Ptr = ADS1292.ads1292_Read_Data();
      for (k = 0; k < 9; k++) {
        SPI_RX_Buff[k] =  *(SPI_RX_Buff_Ptr + k);
      }
    }
    //nero
    Campioni_Nero[i] = shifting(SPI_RX_Buff[0], SPI_RX_Buff[1], SPI_RX_Buff[2]);
    //blu
    Campioni_Blu[i] = shifting(SPI_RX_Buff[3], SPI_RX_Buff[4], SPI_RX_Buff[5]);
    //rosso
    Campioni_Rosso[i] = shifting(SPI_RX_Buff[6], SPI_RX_Buff[7] , SPI_RX_Buff[8]);

  }
  //sottocampiono il vettore della media del segnale

  k = 0;
  for (i = 0; i < I_Camp; i += 4) {
    SottoCamp_Rosso[k] = ((double)(Campioni_Rosso[i] )) ;
    SottoCamp_Blu[k] = ((double)(Campioni_Blu[i] )) ;
    SottoCamp_Nero[k] = ((double)(Campioni_Nero[i] )) ;
    filtrato[k] = SottoCamp_Rosso[k]  - SottoCamp_Blu[k];
    k++;
  }

  DATA = filtrato;
  IMAG = vImag;

  /*
     svolgo la trasformata di fourier per il vettore finale ottenuto
     in modo da passare il segnale dal dominio del tempo al dominio delle frequenze
  */

  FFT.Windowing(DATA, samples, FFT_WIN_TYP_HAMMING, FFT_FORWARD);
  FFT.Compute(DATA, IMAG, samples, FFT_FORWARD);


  k = 0;
  for (i = 0; i < I_SottoCamp; i++) {
    if ((vImag[i] > 150) || (vImag[i] < -150)) ResetImag();
    if ((i >= 16) && (i <= 24)) {
      Alpha[k] = filtrato[i];
      k++;
    }
  }

  for (i = 0; i < 9; i++) {
    Power[i] = (double) pow(Alpha[i], 2)  ;
  }
   ALPHA = Alpha;

     PACKET = DataPacketHeader;
     DataPacketHeader[0] = 0x0A;
     DataPacketHeader[1] = 0xFA;
     DataPacketHeader[2] = (uint8_t) (data_len);
     DataPacketHeader[3] = (uint8_t) (data_len >> 8);
     DataPacketHeader[4] = 0x02;

     feedBodyPacchetto(PACKET, ALPHA);

     DataPacketHeader[13] = 0x00;
     DataPacketHeader[14] = 0x0b;

     for (i = 0; i < 15; i++) // transmit the data
     {
      Serial.write(DataPacketHeader[i]);
     }



}   //chiusura void loop
